폴리아미드 중공 열 차단 스트립의 다중 캐비티 설계는 폴리아미드 프로파일에 내부 중공 섹션을 도입하여 열 장벽을 통한 열 전달을 위한 더 길고 복잡한 경로를 생성합니다. 더 넓은 폴리아미드 열 차단 프로파일을 생산할 수 있는 중국 공급업체나 공장을 찾는 구매자를 위해 Jinxing은 알루미늄 압출의 치수 및 캐비티 배열에 따라 섹션을 제조할 수 있습니다.
견고한 열 차단 스트립과 달리 중공 프로파일에는 압출 방향을 따라 이어지는 내부 공동이 포함되어 있습니다. 이러한 공동은 단면 내 연속 폴리아미드 재료의 양을 줄이고 프로파일을 통한 열 전달 경로를 변경합니다.
이 구조는 중공 또는 다중 캐비티 프로파일이 단열 형상, 프로파일 크기 및 기계적 성능 간의 실질적인 균형을 제공할 수 있는 더 넓은 열 차단 설계에 특히 유용합니다.
· 다중 캐비티 구조 - 열 차단 프로필 내에서 추가적인 내부 분리를 생성합니다.
· 더 넓은 섹션에 적합 - 더 넓은 폭의 열 차단 설계를 위한 실용적인 프로파일 구조를 제공합니다.
· PA66 GF25 재질 - 유리 섬유 강화재는 알루미늄 프로파일 조립에 필요한 강성을 지원합니다.
· 우수한 종방향 안정성 - 강화된 프로파일 구조는 압출 길이에 따라 안정적인 성능이 필요한 응용 분야에 적합합니다.
· 치수 제어 - 정밀 압출은 캐비티 모양과 전체 프로파일 치수를 유지하는 데 도움이 됩니다.
폴리아미드 중공 열 차단 스트립은 주로 다음을 포함하여 더 크거나 넓은 열 차단 구역이 있는 알루미늄 시스템에 고려됩니다.
· 열에 의해 파손된 알루미늄 창문
· 알루미늄 도어
· 커튼월 프로필
· 대폭 건축용 알루미늄 압출
· 맞춤형 열차단 시스템
최종 단면은 응용 프로그램 이름만으로 선택하기보다는 알루미늄 프로파일에서 결정되어야 합니다.
중공 구조는 열교를 통해 열이 이동하는 방식을 변경합니다. 견고한 폴리아미드 섹션의 너비에만 의존하는 대신 내부 공동이 추가 인터페이스를 생성하고 덜 직접적인 전달 경로를 생성합니다.
효과는 캐비티 크기, 벽 두께, 스트립 폭 및 주변 알루미늄 압출을 포함한 전체 프로파일 설계에 따라 달라집니다.
중공 프로파일은 삽입, 롤링 및 서비스 중에 발생하는 힘을 견뎌야 합니다. Jinxing은 유리 섬유로 강화된 PA66을 사용하여 열 차단 조립에 필요한 강성을 제공합니다.
더 넓은 프로파일의 경우 세로 구조와 벽 기하학적 구조가 특히 중요합니다. 따라서 캐비티 배열은 필요한 기계적 결합 및 가공 조건과 함께 고려해야 합니다.
속이 빈 열 차단 스트립의 경우 내부 구조는 제품 설계의 일부입니다. Jinxing은 다음을 조정할 수 있습니다.
|
디자인 요소 |
목적 |
|
전체 폭 |
더 넓은 알루미늄 프로파일 섹션과 일치 |
|
벽 두께 |
강성과 캐비티 공간의 균형을 유지합니다. |
|
충치 수 |
내부 프로파일 구조를 결정합니다. |
|
캐비티 치수 |
속이 빈 형상을 제어합니다. |
|
외부 잠금 영역 |
알루미늄 홈과 일치 |
|
프로필 높이 |
사용 가능한 압출 공간에 적합 |
따라서 비표준 중공 단면을 개발할 때 알루미늄 프로파일 도면이 특히 유용합니다.
Jinxing은 유리 섬유로 강화된 PA66 나일론을 사용하여 폴리아미드 중공 방열 스트립을 생산합니다. 제조 순서에는 재료 혼합, 압출, 냉각, 성형 및 정밀 절단이 포함됩니다.
프로파일에는 내부 공동이 포함되어 있으므로 설계된 벽 형상을 유지하려면 안정적인 압출 및 냉각이 중요합니다. 생산 샘플의 단면 치수와 표면 결함을 검사합니다.
Jinxing의 검사 프로세스에는 원자재, 압출, 완성된 프로필 및 배송이 포함됩니다. 관련 점검에는 다음이 포함될 수 있습니다.
· 원료 수분
· 용융 흐름 지수
· 유리섬유 함량
· 단면적 치수
· 캐비티 기하학
· 표면 상태
· 기계적 특성
· 필요한 경우 열 노화 및 방수 기능 제공
해당 프로젝트 또는 시장 요구 사항에 따라 테스트를 수행할 수 있습니다.
Polyamide Hollow Thermal Break Strip are often developed for specific aluminum systems rather than selected from a universal size range.
Jinxing은 전체 폭, 벽 구조, 캐비티 배열, 잠금 형상, 색상 및 길이 조정을 포함하여 알루미늄 프로파일 도면 또는 물리적 샘플을 기반으로 맞춤형 중공 섹션을 제조할 수 있습니다.
개발 경로는 다음과 같습니다.
프로파일 도면 → 중공 단면 검토 → 툴링 → 시험 압출 → 치수 확인 → 대량 생산
직선형 스트립은 조각당 6m로 공급할 수 있으며, 코일형 스트립은 프로파일과 생산 공정이 적합한 곳에 배치할 수 있습니다. 원하는 길이로 절단 가공, 맞춤형 포장 및 레이저 코딩도 가능합니다.

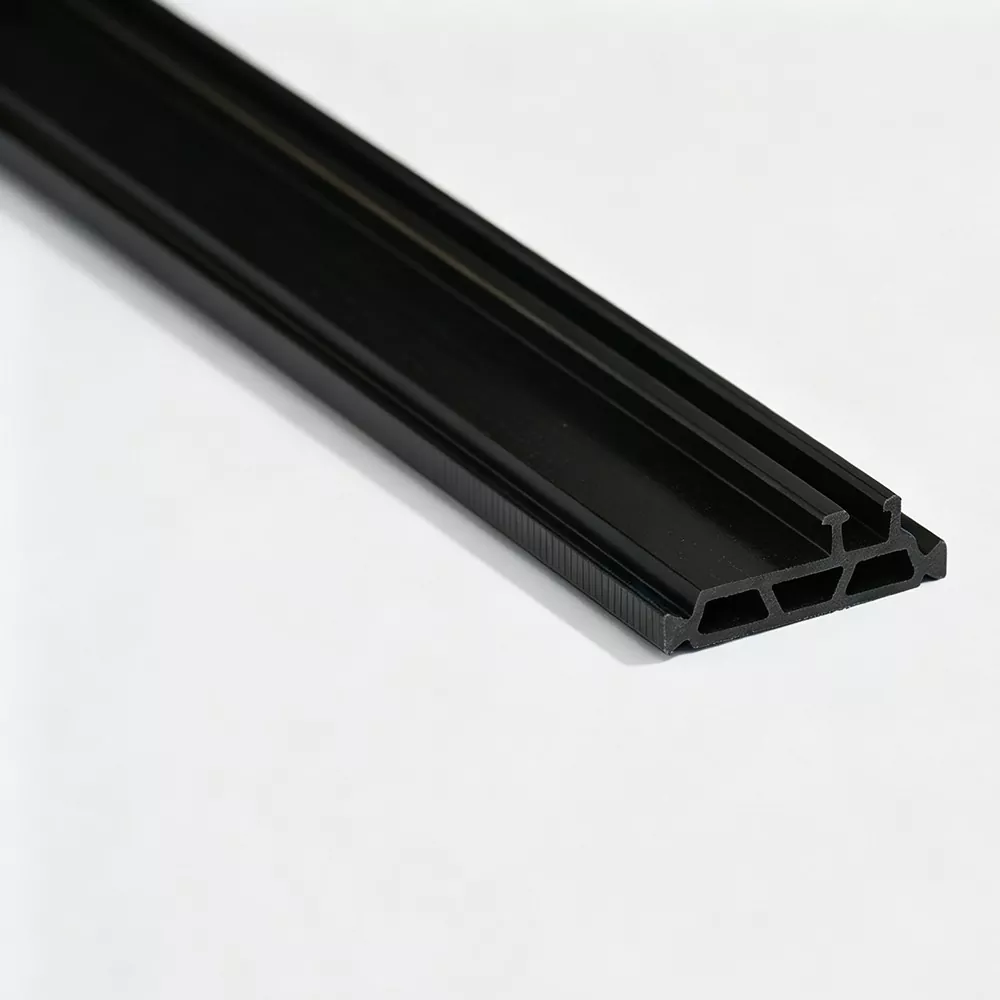

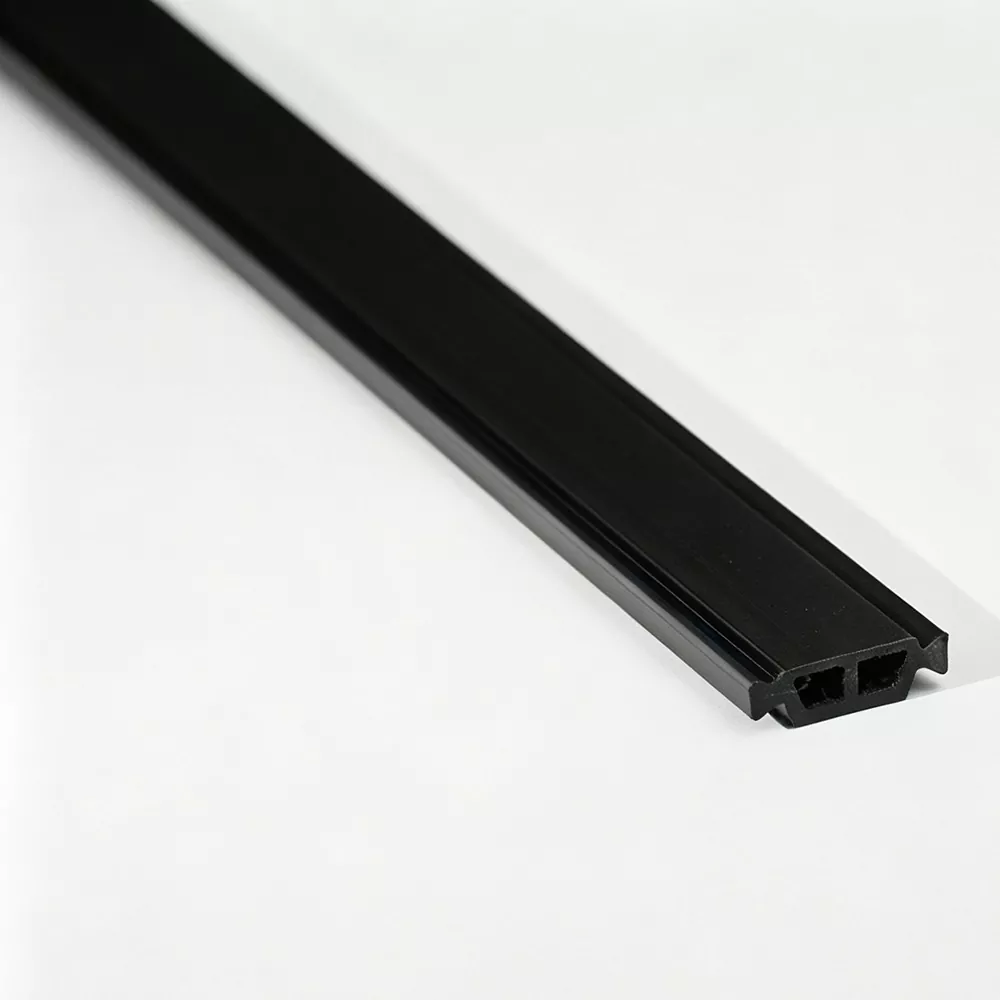

하나 이상의 내부 중공 공동을 포함하는 PA66 기반 열 차단 프로파일입니다. 다중 캐비티 구조는 열 전달 경로를 변경하며 일반적으로 더 넓은 열 차단 구역에 사용됩니다.
중공 구조는 추가적인 내부 분리를 제공할 수 있으며 특히 프로파일 형상과 기계적 요구 사항이 균형을 이루어야 하는 더 넓은 폭의 열 차단 설계에 적합합니다.
Jinxing은 폴리아미드 열 차단 프로파일에 유리 섬유로 강화된 PA66 나일론을 사용합니다.
스트립 형상과 기계적 맞물림이 압출 설계와 일치한다면 더 넓은 알루미늄 열 차단 구역에 적합할 수 있습니다.
예. 전체 치수, 공간 배열, 벽 형상 및 잠금 세부 사항은 알루미늄 프로파일 도면 또는 샘플에 따라 개발될 수 있습니다.
일반적인 응용 분야에는 열에 의해 파손된 알루미늄 창문, 문, 커튼월 및 더 넓은 열 차단 섹션을 사용하는 기타 건축용 알루미늄 시스템이 포함됩니다.
