열 브레이크 스트립열에 의해 파괴되는 알루미늄 시스템의 경우 전도성이 낮은 구성 요소 이상에 의존합니다. 절연 프로파일은 알루미늄 캐비티에 정확하게 맞아야 하고, 조립 중에 기계적으로 맞물려 있어야 하며, 서비스 중에도 치수 안정성을 유지해야 합니다. 이 가이드에서는 PA66 GF25 프로파일의 작동 방식, 알루미늄 압출이 단면을 결정하는 방식, 생산 조건이 일관성에 미치는 영향, 사양이 확정되기 전에 검토해야 하는 기술 세부 사항에 대해 설명합니다.
열에 의해 파손된 알루미늄 프레임의 경우 절연 섹션이 분리된 알루미늄 부재 사이에 위치하여 직접적인 금속 열 전달 경로를 차단합니다. PA66 GF25는 나일론 매트릭스가 비금속 장벽을 제공하고 25% 유리 섬유 보강재가 프로파일 조립에 필요한 강성과 치수 안정성을 추가하므로 이 역할에 적합합니다. 그러나 성능은 재료만으로 결정되지 않습니다. 캐비티 폭, 캐비티 깊이, 홈 형상, 잠금 모양, 필요한 분리, 스트립 두께, 삽입 또는 롤링 방법 모두 섹션 선택에 영향을 미칩니다. 따라서 신뢰할 수 있는 사양은 실제 알루미늄 압출에서 시작하여 압출, 냉각, 성형, 절단, 검사 및 최종 조립 고려 사항을 거쳐 부품을 따릅니다.
필요한 주제로 바로 이동하려면 아래 섹션을 클릭하세요.
알루미늄은 구조적 강도와 유지 관리가 상대적으로 적은 표면을 결합하기 때문에 창문, 문 및 외관 프레임에 유용합니다. 높은 열 전도성은 또한 문제를 야기합니다. 내부 및 외부 알루미늄 부재가 금속으로 직접 연결된 상태로 유지되면 열이 연속 전도성 경로를 따라 프레임을 통해 이동할 수 있습니다. 열에 의해 파손된 설계는 분리된 알루미늄 부품 사이에 비금속 섹션을 배치하여 경로를 변경합니다.
목적열 브레이크 스트립그러므로 단순히 "틈을 메우는 것"이 아닙니다. 삽입된 프로파일은 제어된 분리를 유지하는 동시에 구조적 인터페이스로도 기능해야 합니다. 알루미늄 캐비티 내부에 안착된 상태를 유지하고 조립력으로 인한 움직임에 저항하며 완성된 프레임에 필요한 형상을 보존해야 합니다. 열적 기능과 기계적 기능은 연결되어 있습니다.
핵심 원칙:알루미늄 압출은 프레임 구조를 제공하는 반면, 폴리아미드 섹션은 내부와 외부 부분 사이의 직접적인 금속 브리지를 차단합니다. 최종 결과는 열 분리와 안전한 결합에 따라 달라집니다.
열은 프레임을 통해 한 방향으로만 이동하지 않습니다. 이는 재료와 접합부를 통해 사용 가능한 전도성 경로를 따릅니다. 따라서 연속적인 알루미늄 경로는 시스템이 해당 경로를 방해하도록 설계되지 않는 한 의도된 절연 공동을 우회할 수 있습니다. 올바르게 위치한 폴리아미드 섹션은 금속 간 직접적인 연결을 줄이고 어셈블리를 통해 더 길고 전도성이 낮은 경로를 생성합니다.
이것이 공칭 재료 설명만큼 기하학이 중요한 이유입니다. 동일한 강화 폴리머로 만든 두 개의 프로파일은 너비, 높이, 잠금 모양 또는 벽 두께가 의도한 돌출과 일치하지 않는 경우 다르게 작동할 수 있습니다.
실제 생산에서 부품은 삽입 및 롤 성형 중에 적용되는 작업에서도 살아남아야 합니다. 단열은 잘 되지만 조립 중 균열이 발생하거나 공동에서 미끄러지거나 충분한 전단 저항이 부족한 프로파일은 신뢰할 수 있는 생산 솔루션을 제공할 수 없습니다. 엔지니어링 목표는 조립 안정성을 저하시키지 않고 열 차단을 달성하는 것입니다.
이러한 이유로 섹션 선택은 일반 제품 라벨보다는 알루미늄 프로파일로 시작해야 합니다. 모양은 엔지니어링 사양의 일부입니다.
일반적으로 PA66 GF25로 식별되는 25% 유리 섬유로 강화된 폴리아미드 66은 비금속 구조와 조립 인터페이스에 필요한 강성을 결합하므로 열 분리 알루미늄 프로파일 시스템에 적합합니다. 유리 섬유는 폴리머 매트릭스를 강화하고 프로파일이 기계적 하중 하에서도 모양을 유지하도록 돕습니다.
건축 프로파일 생산의 경우 이러한 조합은 실용적인 이점이 있습니다. 즉, 단열 섹션이 느슨한 인서트 역할을 하지 않을 것으로 예상됩니다. 조립된 프레임이 처리, 제작 및 사용되는 동안 알루미늄과 맞물린 상태를 유지해야 하는 정밀한 섹션으로 형성됩니다.
강화된 매트릭스는 강성과 기계적 안정성을 향상시켜 섹션이 알루미늄 프로파일 내에서 삽입, 롤링 및 지속적인 맞물림을 견딜 수 있도록 돕습니다.
정확한 치수는 프로파일이 캐비티에 제대로 맞는 상태를 유지하는 데 도움이 되며, 이는 알루미늄 홈에 정의된 잠금 형상이 있을 때 필수적입니다.
폴리아미드 세그먼트는 분리된 내부 및 외부 알루미늄 섹션 사이의 직접적인 금속 열 전달 경로를 방해합니다.
제어된 압출, 냉각 및 성형 조건은 완성된 프로파일의 전체 길이에 걸쳐 일관성을 지원합니다.
강도가 높은 재료는 잘못된 단면을 자동으로 해결하지 않습니다. 잠금 기능이 너무 크면 삽입력이 과도해질 수 있습니다. 결합 영역이 너무 작으면 프로파일이 필요한 기계적 고정을 달성하지 못할 수 있습니다. 벽 두께가 적합하지 않으면 조립 중에 국부적인 응력이 집중될 수 있습니다.
따라서 PA66 GF25는 설계 시스템의 한 부분으로 간주되어야 합니다. 재료 선택, 압출 품질 및 단면 형상이 함께 작동해야 합니다.
나일론 소재는 가공 중 습기에 민감합니다. 유입되는 재료 제어와 엄격한 압출 조건은 용융 거동과 마감 치수의 변동성을 줄이는 데 도움이 됩니다. 이러한 이유로 생산을 시작하기 전에 재료 수분, 용융 흐름 특성 및 유리 섬유 함량을 확인하는 것이 유용합니다.
냉각 및 성형에도 동일한 원칙이 적용됩니다. 다이를 떠나는 프로파일은 아직 완성된 치수 안정성 구성요소가 아닙니다. 하류 공정은 단면이 최종 형태로 고정되는 방식과 알루미늄 캐비티에 얼마나 일관되게 맞는지에 영향을 미칩니다.
실용적인 내용:PA66 GF25는 강력한 열 분리 인터페이스를 위한 재료 기반을 제공하지만 완성된 프로파일은 여전히 압출 제어, 냉각, 성형, 치수 검사 및 알루미늄 압출과의 호환성에 따라 달라집니다.
모든 알루미늄 압출에 맞는 범용 스트립 섹션은 없습니다. 알루미늄 프로파일에 의해 생성된 공동은 단열 구성요소에 사용할 수 있는 물리적 공간을 정의하는 반면, 잠금 구조는 구성요소를 고정하는 방법을 결정합니다. 따라서 기술적으로 건전한 선택 과정은 이름만 보고 섹션을 선택하는 것보다 압출을 연구하는 것부터 시작됩니다.
새로운 열파괴 시스템을 개발할 때 필요한 치수를 함께 고려해야 합니다. 캐비티 깊이의 변화는 프로파일 높이에 영향을 미칠 수 있습니다. 홈 모양의 변화는 잠금 형상에 영향을 미칠 수 있습니다. 필요한 간격을 변경하면 사용 가능한 벽 두께에 영향을 미칠 수 있습니다. 이러한 치수는 연결된 설계 문제를 형성합니다.
| 알루미늄 프로파일 계수 | 관련 절연 요구 사항 | 중요한 이유 |
|---|---|---|
| 캐비티 폭 | 프로필 너비 | 단면은 과도한 느슨함이나 삽입력 없이 캐비티를 점유해야 합니다. |
| 캐비티 깊이 | 프로필 높이 | 높이는 구성 요소가 알루미늄 내부에 배치되는 방식과 사용 가능한 결합 정도에 영향을 미칩니다. |
| 그루브 구조 | 잠금 형상 | 안정적인 기계적 유지를 위해서는 홈 일치가 필수적입니다. |
| 필수 분리 | 벽 두께 및 단면 형상 | 프로파일은 조립을 방해하지 않고 의도한 비금속 분리를 생성해야 합니다. |
| 조립과정 | 삽입 및 롤링 호환성 | 단면은 선택한 생산 방법과 관련된 힘과 움직임을 견뎌야 합니다. |
알루미늄 프로파일 도면은 제품 이름으로는 알 수 없는 캐비티 치수, 홈 구성, 단면 공차 및 주변 벽 형상을 나타낼 수 있습니다. 단면이 특이한 경우 도면은 잠금 구조가 다른 외관상 유사한 프로파일을 선택할 위험도 줄여줍니다.
중요한 정보에는 캐비티 너비와 깊이, 홈 모양, 의도한 방향, 필요한 분리 및 최종 프레임에 부과된 치수 제한 사항이 포함됩니다. 조립 요구사항도 동시에 기록되어야 합니다.

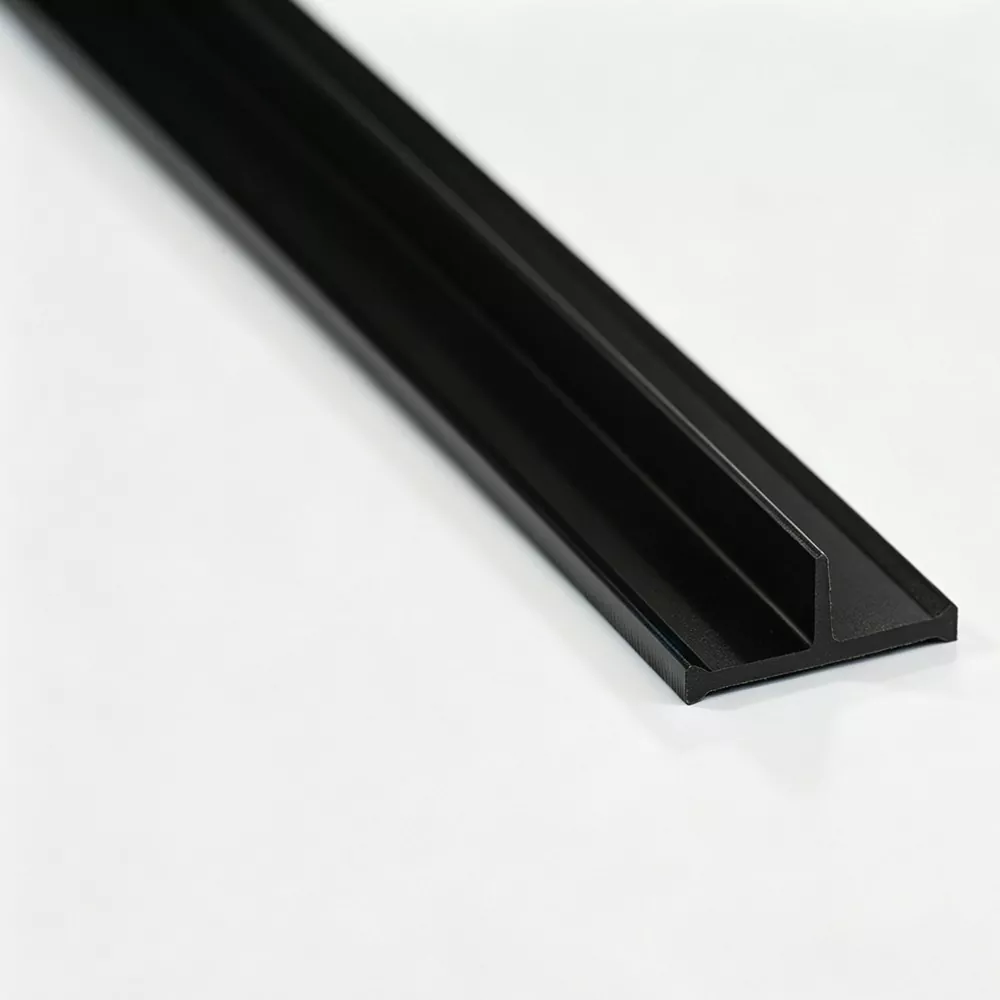

일반적인 I형, C형 및 T형 섹션은 많은 기존 알루미늄 프로파일 구조를 포괄합니다. 그 유용성은 하나의 모양이 모든 시스템에 적합하다는 주장이 아니라 인식 가능한 단면 패턴에서 비롯됩니다. 알루미늄 압출이 뚜렷한 캐비티 또는 잠금 장치를 사용하는 경우 특수 모양의 섹션이 적합합니다.
실제 돌출 형상을 중심으로 맞춤형 섹션을 개발할 수 있습니다. 목표는 그 자체로 복잡성을 만드는 것이 아니라 알루미늄 설계에 의해 이미 정의된 기계적 인터페이스와 폴리머 프로파일이 작동하도록 만드는 것입니다.
징싱생산 전에 프로파일 도면을 검토하여 기존 단면이 적절한지 또는 특수 단면이 필요한지 여부를 결정할 수 있습니다.
단면은 폴리머 구성 요소가 알루미늄과 상호 작용하는 방식을 제어합니다. 작은 치수 변화로 인해 삽입력, 잠금 동작 및 하중 분산이 변경될 수 있습니다. 생산 환경에서 이러한 차이는 작업자가 어려운 삽입, 국부적인 균열, 불완전한 맞물림 또는 일관되지 않은 롤 성형에 직면할 때 눈에 띄게 나타납니다.
삽입하는 동안 프로파일은 제어된 저항 수준으로 알루미늄 캐비티에 들어가야 합니다. 저항이 너무 적으면 맞물림이 부족하다는 의미일 수 있으며 프로필이 움직임에 더 취약해질 수 있습니다. 저항이 너무 크면 조립력이 증가하고 단면이나 주변 알루미늄 부품에 불필요한 응력이 가해질 수 있습니다.
따라서 압출 시 치수 일관성이 중요합니다. 한 지점에서는 정확하지만 다른 지점에서는 눈에 띄게 달라지는 섹션으로 인해 조립이 고르지 않을 수 있습니다. 제어된 당기는 속도, 냉각 조건 및 성형은 이러한 유형의 변형을 줄이는 데 도움이 됩니다.
일부 열에 의해 파손된 알루미늄 시스템은 압연 공정을 사용하여 폴리머 섹션을 프로파일에 기계적으로 고정합니다. 이 작업 중에 삽입된 부품 주위에 알루미늄이 형성되고 어셈블리에 기계적 부하가 발생합니다. 잠금 인터페이스가 생성되는 동안 폴리머는 무결성을 유지해야 합니다.
여기서는 압출 프로파일 내의 유리 섬유 방향이 관련됩니다. 잘 제어된 압출 공정은 단면의 세로 강도를 지원하는 동시에 경계면에 필요한 가로 전단 저항을 제공하는 것을 목표로 합니다. 정확한 결과는 재료 구성 및 가공 조건에 따라 달라지므로 생산 관리는 여전히 필수적입니다.
조립 중 균열이 즉시 재료만의 문제로 처리되어서는 안 됩니다. 가능한 원인으로는 부적합한 단면, 과도한 간섭, 잘못된 홈 치수, 불리한 가공 조건, 불충분한 냉각 제어 또는 프로파일에 집중된 응력을 가하는 조립 매개변수 등이 있습니다.
전체 인터페이스를 조사하는 것은 하나의 변수를 개별적으로 변경하는 것보다 더 유용합니다. 알루미늄 홈, 폴리머 섹션 및 조립 공정이 하나의 기계 시스템을 형성합니다.
디자인 관점:기계적 안정성은 재료 강도, 단면 형상 및 제어된 조립의 상호 작용을 통해 달성됩니다. 단면이 잘 정의되어 있으면 해당 요소를 정렬하는 것이 더 쉬워집니다.
치수 안정성은 원료 상태에서 시작하여 압출, 냉각, 성형 및 절단을 통해 지속됩니다. 한 단계가 표류하면 나중에 프로파일 조립 중에 충격이 나타날 수 있습니다. 이것이 바로 최종 육안 검사에만 의존하기보다는 생산 단계에서 공정 매개변수를 기록하고 모니터링할 때 더 유용한 이유입니다.
열적으로 분리된 알루미늄 시스템은 여러 건축 응용 분야에 나타납니다. 단열재 구성 요소는 알루미늄 부재 사이에 비금속 분리를 생성하는 등 동일한 기본 기능을 수행하지만 주변 프로파일 형상과 기계적 하중은 다를 수 있습니다.
창틀과 새시는 분리된 알루미늄 섹션을 사용하여 프레임을 통한 직접적인 전도성 경로를 줄입니다. 폴리머 섹션은 제작 및 사용 중에 홈 내에서 안정적으로 유지되어야 합니다.
도어 프로파일은 기계적 안정성과 함께 열 분리가 필요합니다. 특히 프레임이 반복적으로 열리고 닫히고 취급되는 경우 더욱 그렇습니다.
외관 프레임에는 멀리언, 트랜솜 및 기타 분리된 알루미늄 부재가 포함될 수 있습니다. 프로필 형상은 시스템에 따라 다르므로 섹션 일치가 특히 중요합니다.
압출에 독특한 공동, 잠금 인터페이스 또는 공통 프로파일과 정렬되지 않는 치수 배열이 있는 경우 특수 섹션을 사용할 수 있습니다.
창 조립품에는 일반적으로 여러 개의 알루미늄 섹션과 조인트가 포함되어 있으므로 단열 프로파일은 의도된 각 인터페이스의 형상을 따라야 합니다. 새시와 프레임은 동일한 구멍을 사용하지 않을 수 있으며 한 위치에서 작동하는 프로파일이 다른 위치에서는 적절하지 않을 수 있습니다. 명확한 단면 도면은 구성 요소 선택을 각 돌출과 정렬되도록 유지하는 데 도움이 됩니다.
도어는 프로필이 자주 처리되고 반복적으로 움직일 수 있으므로 기계적 안정성이 더욱 강조됩니다. 절연 부품은 제조 중에 균열이나 치수 불안정의 원인이 되지 않고 맞물린 상태를 유지해야 합니다.
커튼월 프레임에는 긴 프로파일 실행과 여러 구조적 인터페이스가 포함되는 경우가 많습니다. 긴 단면에 걸쳐 반복되는 작은 변화가 조립 조건에 영향을 미칠 수 있으므로 압출 시 치수 일관성이 중요해집니다. 또한 단열재 프로파일은 가정된 일반 캐비티가 아닌 특정 멀리언 또는 트랜섬 형상과 함께 작동해야 합니다.
건축용 알루미늄 시스템은 표준 형상으로 제한되지 않습니다. 특별한 홈, 특이한 단면 높이 또는 다른 잠금 배열에는 특별히 개발된 폴리머 프로파일이 필요할 수 있습니다. 이러한 경우 개발은 알루미늄 압출 및 실제 조립 순서에 따라 진행되어야 합니다.
압출 품질은 단일 기계 설정이 아닌 전체 생산 체인의 영향을 받습니다. 재료 준비, 압출 성형, 냉각, 성형 및 절단이 각각 최종 프로파일에 영향을 미칩니다. 체계적인 프로세스를 통해 완성된 치수를 기록된 제조 조건과 더 쉽게 연결할 수 있습니다.
PA66 나일론과 유리 섬유는 압출 시스템에 들어가기 전에 점검해야 합니다. 재료 검사에는 용융 흐름 지수, 유리 섬유 함량 및 수분이 포함될 수 있습니다. 이러한 점검은 공정 안정성을 위한 실질적인 기준을 제공하고 치수 문제가 발생하기 전에 재료 변형을 식별하는 데 도움이 됩니다.
여러 개의 평행한 트윈 스크류 압출 라인을 전용 금형 및 냉각 시스템과 결합하여 다양한 프로파일 형상을 생성할 수 있습니다. 압출 온도, 당김 속도 및 냉각수 온도는 재료가 흐르고 다이에서 빠져나와 최종 형태로 정착되는 방식에 영향을 미칩니다.
금형 자체는 공정의 중요한 부분입니다. 도구는 단순한 제품 이름으로는 명확하지 않을 수 있는 작은 잠금 또는 안내 기능을 포함하여 의도한 단면을 일관되게 재현해야 합니다.
압출 직후 핫 프로파일에는 제어된 냉각 및 성형이 필요합니다. 너무 빨리, 너무 느리거나 불균일하게 냉각하면 치수와 표면 상태에 영향을 미칠 수 있습니다. 안정적인 다운스트림 프로세스는 생산 실행 전반에 걸쳐 의도한 섹션을 유지하는 데 도움이 됩니다.
압출은 또한 폴리머 내의 강화 방향에 영향을 미칩니다. 가공 접근법은 프로파일의 세로 방향 강도와 경계면에서의 가로 전단 저항을 지원하기 위한 것입니다. 스트립은 삽입 및 롤 성형 하중을 겪을 수 있으므로 이러한 특성은 조립 성능과 관련이 있습니다.
따라서 생산 목표는 시각적으로 정확한 단면 그 이상입니다. 반복 가능한 치수, 안정적인 표면 품질 및 의도한 조립 공정에 적합한 기계적 특성을 갖춘 섹션입니다.
검사는 생산 단계 전반에 걸쳐 분산될 때 가장 유용합니다. 최종 검사를 통해 완성된 프로파일이 특정 요구 사항을 충족하는지 확인할 수 있지만, 공정 중 검사는 대량 생산이 완료되기 전에 드리프트를 식별할 수 있는 더 나은 기회를 제공합니다.
정기적인 생산 점검을 통해 실행 중에 단면 치수와 표면 상태를 모니터링할 수 있습니다. 추적성을 위해 공정 매개변수를 기록할 수 있으므로 제조 조건에 따라 치수 변경을 검토할 수 있습니다.
일반적인 육안 검사는 프로파일 표면, 가장자리 무결성 및 명백한 결함에 중점을 둡니다. 치수 검사는 단면 도면에 정의된 너비, 높이, 벽 두께 및 기타 중요한 특징에 중점을 둡니다.
해당 요구 사항에 따라 실험실 평가에서는 밀도, 쇼어 경도, 세로 인장 강도, 가로 인장 강도, 내수성, 열 노화 및 선형 팽창 특성을 다룰 수 있습니다. 그 목적은 측정 가능한 재료 또는 완성된 프로파일 특성을 최종 적용에서 예상되는 조건과 연결하는 것입니다.
| 검사지역 | 일반적인 초점 | 생산 가치 |
|---|---|---|
| 원료 | 수분, 용융 흐름 지수 및 유리 섬유 함량 | 안정적인 압출 시작 조건을 만듭니다. |
| 프로필 치수 | 폭, 높이, 벽 두께 및 임계 형상 | 일관된 캐비티 핏과 잠금 결합을 지원합니다. |
| 표면 상태 | 눈에 보이는 결함, 가장자리 무결성 및 연속성 | 압출 또는 다운스트림 성형 문제를 식별하는 데 도움이 됩니다. |
| 기계적 성질 | 세로 및 가로 강도, 경도 | 어셈블리 및 서비스 로딩과 관련된 데이터를 제공합니다. |
| 환경적 특성 | 방수, 열 노화 및 선형 팽창 | 관련 조건에서 치수 거동 평가를 지원합니다. |
배송 전에 완성된 프로파일의 모양과 치수가 생산 사양과 대조되는지 확인할 수 있습니다. 필요한 경우 영어 검사 보고서를 제품과 함께 첨부하여 측정된 제품 상태를 명확하게 기록할 수 있습니다.
추적성은 프로파일이 조립 중에 다르게 동작할 때 유용합니다. 모든 문제를 분리된 이벤트로 처리하는 대신 생산 기록을 통해 단면 치수, 프로세스 설정 및 검사 결과를 함께 검토할 수 있습니다. 이를 통해 기술 커뮤니케이션이 더욱 정확해지고 프로파일 맞춤 문제와 조립 프로세스 문제를 구별하는 데 도움이 됩니다.
프로파일이 정규 생산에 들어가기 전에 가장 유용한 정보는 일반적으로 알루미늄-폴리머 인터페이스를 정의하는 정보입니다. 명확한 기술 패키지는 모호성을 줄이고 압출 제조업체에게 적절한 섹션을 평가할 수 있는 충분한 컨텍스트를 제공합니다.
I-Type, C-Type 또는 T-Type과 같은 용어는 제품 범위를 구성하는 데 유용하지만 엔지니어링 도면을 대체하지는 않습니다. 시각적 모양이 비슷한 프로파일이라도 잠금 치수나 캐비티 인터페이스가 다를 수 있습니다. 형상 검토 없이 이름 기반 선택으로 인해 조립이 어려워질 가능성이 높아집니다.
압출 프로파일은 조립 공정과 함께 평가되어야 합니다. 구성요소가 압연 작업을 통과할 것으로 예상되는 경우 해당 단면이 해당 하중과 호환되어야 합니다. 삽입이 빡빡한 경우 생산 매개변수를 변경하기 전에 간섭 및 잠금 형상을 검토해야 합니다.
유용한 의사소통은 측정 가능한 정보(도면, 단면 치수, 조립 방향, 잠금 형상 및 의도된 응용 프로그램)에 중점을 둡니다. 명확한 정보를 통해 제조업체는 가정에 의존하지 않고 기존 섹션을 논의하거나 특수 섹션을 개발할 수 있습니다.
사양 체크포인트:가장 중요한 질문은 폴리머 프로파일이 알루미늄 압출을 중심으로 설계되었는지 여부입니다. 인터페이스가 명확하게 정의되면 동일한 대상을 기준으로 재료, 툴링 및 프로세스 결정을 평가할 수 있습니다.
물리적 공급 형태는 생산 현장에서 알루미늄 시스템을 처리하는 방식과 일치해야 합니다. 직선 섹션은 생산 라인이 정의된 길이를 절단하고 공급할 때 편리합니다. 코일 섹션은 지속적인 취급 및 보관을 위해 설계된 사양에 적합할 수 있습니다.
| 공급 양식 | 일반적인 길이 | 유용할 때 | 주요 고려사항 |
|---|---|---|---|
| 직선 스트립 | 조각당 6미터 | 압출 라인 또는 제조 공정은 고정된 직선 길이로 작동됩니다. | 완성된 알루미늄 프로파일의 절단, 취급 및 보관 요구 사항을 확인하십시오. |
| 코일 스트립 | 적합한 사양의 경우 롤당 500미터 | 장기간 연속 공급과 컴팩트한 보관이 선호됩니다. | 선택한 단면과 조립 공정이 코일 핸들링에 적합한지 확인하십시오. |
포장 및 취급은 변형, 오염 및 불필요한 기계적 응력으로부터 프로파일을 보호해야 합니다. 적절한 방법은 단면 모양과 재료가 저장소에서 알루미늄 조립 공정으로 이동하는 방식에 따라 다릅니다.
일부 프로파일 형상의 경우 코일 형태로 인해 직선 길이에 적용되지 않는 처리 요구 사항이 발생할 수 있습니다. 이러한 요구 사항은 프로파일 설계와 별도로 선택하기보다는 실제 제작 장비와 함께 고려해야 합니다.
기술적인 문제는 증상이 가능한 원인과 분리될 때 해결하기가 더 쉽습니다. 동일한 가시적 문제는 프로세스의 두 단계 이상에서 발생할 수 있으므로 문제 해결은 알루미늄 형상부터 폴리머 섹션, 조립 조건까지의 경로를 따라야 합니다.
| 관찰된 문제 | 검토 가능한 영역 | 유용한 수표 |
|---|---|---|
| 삽입이 어렵다 | 단면 폭, 잠금 기능 또는 알루미늄 캐비티 | 승인도면과 실제치수를 비교하고 삽입조건을 검토합니다. |
| 조립 중 균열 | 간섭, 재료 상태, 형상 또는 프로세스 부하 | 단면, 자재 가공 기록 및 조립 순서를 함께 검사하십시오. |
| 불충분한 전단 저항 | 재료 보강, 단면 또는 잠금 인터페이스 | 적용 가능한 기계적 테스트 데이터를 검토하고 맞물림 형상을 확인하십시오. |
| 가변 프로필 치수 | 압출 온도, 당김 속도 또는 냉각 | 공정 중 측정값을 기록된 생산 매개변수와 비교합니다. |
| 느슨한 참여 | 홈 치수, 잠금 모양 또는 소형 단면 | 캐비티 형상을 확인하고 실제 프로파일 치수를 대상 단면과 비교하십시오. |
삽입이 비정상적으로 어렵다고 느껴질 경우 힘을 높이는 것이 항상 올바른 대답은 아닙니다. 첫 번째 단계는 폴리머 너비와 잠금 기능이 알루미늄 캐비티와 일치하는지 확인하는 것입니다. 잘못된 정렬, 치수 변화 또는 의도한 홈 형상과 실제 홈 형상 간의 불일치로 인해 조립 저항이 증가할 수 있습니다.
삽입이나 롤링 중에 집중된 응력으로 인해 균열이 발생할 수 있습니다. 이는 재료 상태나 압출 안정성과도 연관될 수 있습니다. 통제된 진단은 증거 없이 재료 등급을 변경하는 대신 영향을 받은 부분을 생산 측정 및 알루미늄 인터페이스와 비교합니다.
전단 성능은 재료 강화 및 인터페이스 형상과 관련이 있습니다. 잠금 영역이 너무 작거나 일치하지 않는 경우 기계적으로 강한 폴리머도 필요한 결합을 달성하지 못할 수 있습니다. 따라서 테스트와 치수 검토를 함께 고려해야 합니다.
이 접근 방식은 어셈블리 문제를 특정 엔지니어링 질문으로 바꾸는 데 도움이 됩니다. 이는 한 차원을 조정하면 인터페이스의 여러 부분에 영향을 미칠 수 있는 프로필 개발 중에 특히 유용합니다.
열 브레이크 스트립내부 및 외부 알루미늄 섹션을 분리하고 열에 의해 파손된 알루미늄 프로파일을 통한 직접적인 열 전달을 줄입니다. 폴리아미드 섹션은 프레임 내부에 비금속 장벽을 만드는 동시에 조립된 알루미늄 섹션을 위한 기계적 인터페이스 역할도 합니다.
핵심 재료는 일반적으로 PA66 GF25로 설명되는 25% 유리 섬유로 강화된 PA66 나일론입니다. 보강재는 알루미늄 프로파일 내에서 삽입, 롤링 및 지속적인 결합에 필요한 강성과 기계적 안정성을 제공합니다.
제품군에는 I형, C형, T형 및 알루미늄 창, 문, 커튼월 및 기타 열 분리 건축 압출 시스템을 위한 특수 형상 섹션이 포함됩니다.
일반적인 응용 분야에는 알루미늄 창틀 및 새시, 알루미늄 도어, 커튼월 멀리언 및 트랜섬, 내부와 외부 부재 사이의 열 분리가 필요한 기타 건축용 알루미늄 섹션이 포함됩니다.
예. 실제 알루미늄 압출 형상을 중심으로 맞춤형 치수와 단면을 개발할 수 있습니다. 캐비티 치수와 잠금 구조가 포함된 프로파일 도면은 단면 선택 및 툴링 검토를 위한 실용적인 기초를 제공합니다.
알루미늄 프로파일 도면, 필요한 단면 치수, 잠금 형상, 삽입 방향, 조립 방법 및 중요한 공차는 유용한 출발점입니다. 이러한 세부 사항이 명확할수록 표준 섹션이 적합한지 아니면 특수 프로파일이 적합한지 확인하기가 더 쉽습니다.
직선 스트립은 개당 6미터로 제공됩니다. 코일 스트립은 적합한 사양에 따라 롤당 500미터로 제공됩니다. 가장 적합한 형태는 단면 형상과 생산에 사용되는 취급 방법에 따라 다릅니다.
예. 기술 지원은 프로파일 슬롯 설계, 스트립 삽입, 롤 성형 조건 및 어려운 삽입, 균열 및 불충분한 전단 저항과 같은 일반적인 생산 문제를 다룰 수 있습니다.
완성된 프로파일은 배송 전에 외관과 치수를 검사합니다. 적용 가능한 요구 사항에 따라 실험실 평가에서는 밀도, 쇼어 경도, 세로 및 가로 인장 강도, 내수성, 열 노화 및 선형 팽창 특성도 다룰 수 있습니다.
열 분리는 폴리머 구성 요소가 교체 가능한 액세서리가 아닌 알루미늄 시스템의 일부로 처리될 때 가장 잘 작동합니다. 재료는 비금속 장벽을 제공하고 보강재는 기계적 지지를 제공하며 단면에 따라 구성 요소가 압출과 맞물리는 방식이 결정됩니다. 그런 다음 생산 관리는 원재료부터 완성된 프로파일까지 의도한 형상을 일관되게 유지합니다.
확립된 시스템의 경우 적절한 I-Type, C-Type 또는 T-Type 섹션이 이미 필요한 인터페이스를 충족할 수 있습니다. 새롭거나 특이한 압출의 경우 도면, 캐비티 치수 및 조립 방법을 통해 맞춤형 형상을 평가할 수 있습니다. 이러한 프로파일 기반 접근 방식은 치수, 기계적 결합 및 실제 생산 조건에 초점을 맞춘 기술 논의를 유지합니다.
건축용 알루미늄 제조업체의 경우 알루미늄 압출, 폴리아미드 섹션, 생산 공정 및 적용 가능한 품질 요구 사항이라는 네 가지 요소를 명확한 사양에 연결해야 합니다. 이러한 요소를 함께 고려하면 결과 프로파일을 보다 쉽게 제조, 조립 및 일관되게 검사할 수 있습니다.
단면도, 캐비티 치수 및 조립 요구 사항을 공유하여 열 분리 알루미늄 시스템에 적합한 표준 또는 맞춤형 PA66 GF25 프로파일에 대해 논의하세요.
