알루미늄 프로파일용 PA66 GF25 열 차단 스트립을 선택할 때 엔지니어는 무엇을 확인해야 합니까?

열 차단 구간이 중요한 이유

알루미늄은 강도, 내식성, 외관, 압출 용이성 측면에서 높이 평가되지만 알루미늄은 쉽게 열을 전도하기도 합니다. 열에 의해 파손된 디자인은 알루미늄 섹션을 비금속 재료로 분리하여 이러한 특성을 해결합니다.

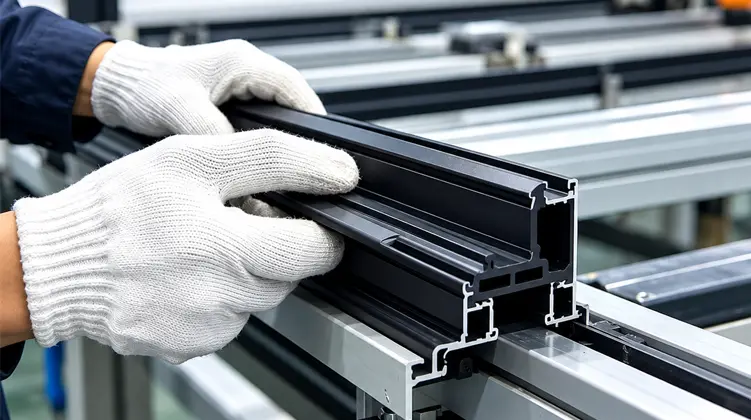

열적으로 분리된 창문, 문 또는 커튼월 조립품에서 내부 알루미늄 부분과 외부 알루미늄 부분은 하나의 연속된 금속 경로를 형성하도록 설계되지 않았습니다. 대신 폴리아미드 프로파일이 그 사이에 배치됩니다. 이는 전도성 경로에 물리적인 중단을 생성하고 프레임의 열 분리 전략을 지원합니다.

따라서 스트립에는 함께 작동해야 하는 두 가지 작업이 있습니다. 첫째, 알루미늄 부품 사이에 의도한 분리를 만들어야 합니다. 둘째, 조립 및 나중에 사용하는 동안 프로파일과 기계적으로 결합된 상태를 유지해야 합니다. 분리를 제공하지만 캐비티에 올바르게 맞지 않는 스트립은 실용적인 솔루션이 아닙니다. 마찬가지로, 치수는 맞지만 삽입 및 롤링에 필요한 기계적 안정성이 부족한 스트립은 생산 문제를 일으킬 수 있습니다.

이것이 스트립 선택이 카탈로그 이름이 아닌 알루미늄 프로파일로 시작되어야 하는 이유입니다. 캐비티, 홈, 잠금 구조 및 필요한 결합 깊이는 실제 엔지니어링 제약 조건을 제공합니다.

PA66 GF25가 실제로 의미하는 것

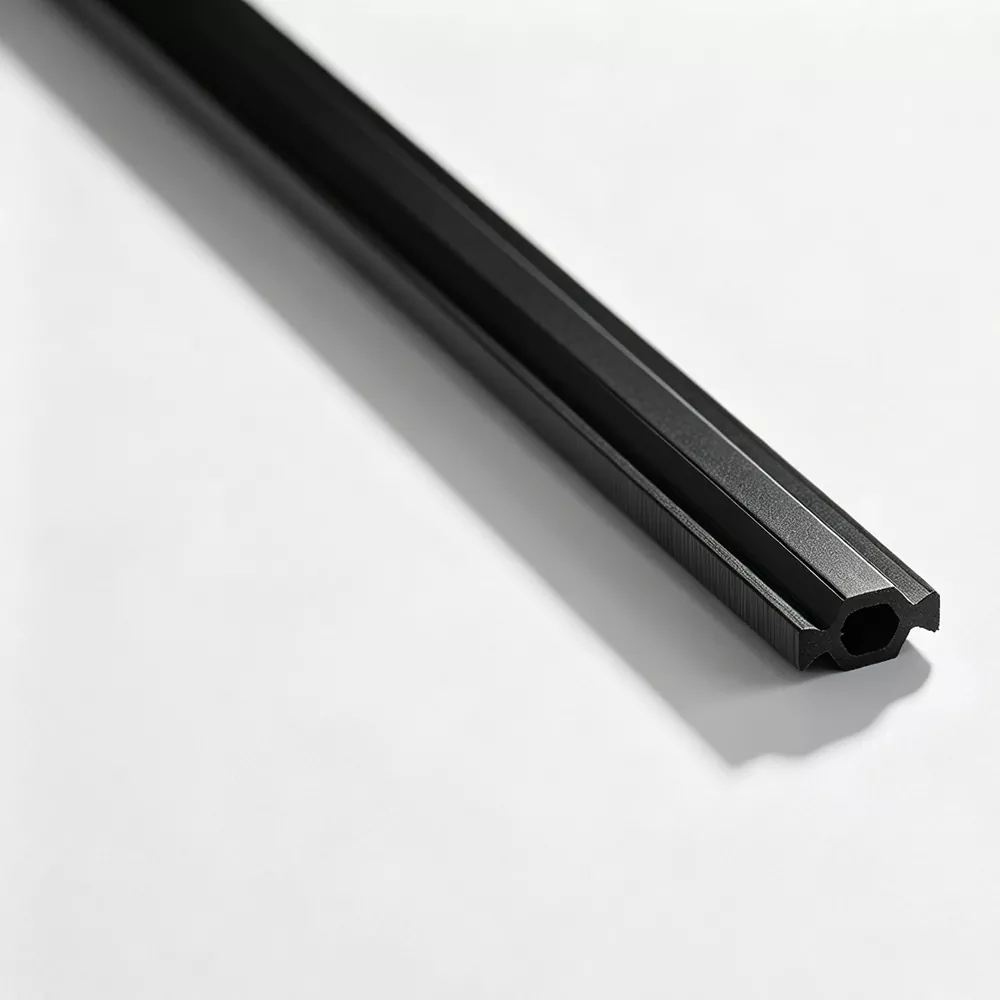

PA66은 강도, 강성, 치수 안정성 및 기계적 하중에 대한 저항성이 결합된 것으로 알려진 엔지니어링 열가소성 수지인 폴리아미드 66을 나타냅니다. "GF25" 명칭은 해당 소재에 유리 섬유 강화재가 25% 포함되어 있음을 나타냅니다. 열 차단 프로파일에서 이 강화는 강화되지 않은 폴리아미드 제제에 비해 강성을 높이고 기계적 안정성을 향상시키는 데 사용됩니다.

25% 유리섬유 강화

강화된 폴리아미드 프로파일은 조립 중에 발생하는 힘을 견뎌야 합니다. 열에 의해 파손된 많은 알루미늄 시스템에서는 스트립을 준비된 홈에 삽입한 다음 압연 공정을 통해 고정합니다. 보강재는 조립 경로를 따라 기계적 힘이 가해질 때 프로파일이 안정적인 모양을 유지하는 데 도움이 됩니다.

유리 섬유는 또한 공정 제어를 중요하게 만드는 방식으로 재료의 거동에 영향을 미칩니다. 섬유 분포 및 방향은 세로 강도, 가로 전단 저항, 표면 모양 및 치수 일관성에 영향을 미칠 수 있습니다. 따라서 생산 공정에서는 압출 온도보다 더 많은 것을 제어해야 합니다.

치수 안정성

열 차단 스트립은 단순한 플라스틱 시트가 아닌 정밀 프로파일입니다. 너비, 높이, 벽 형상, 잠금 기능 및 두께는 알루미늄 캐비티와 일치할 만큼 일정하게 유지되어야 합니다. 작은 치수 변화도 삽입력, 결합 깊이 및 최종 기계적 연결에 영향을 미칠 수 있습니다.

압출, 냉각 및 성형 조건은 모두 이러한 안정성에 기여합니다. 너무 공격적이거나 균형이 잘 맞지 않는 냉각은 수축과 프로파일 모양에 영향을 미칠 수 있습니다. 당기는 속도는 연속 압출 단면의 치수에도 영향을 미칩니다. 이러한 이유로 프로파일 생산에는 열, 속도, 툴링 및 냉각 조건을 조화롭게 제어해야 합니다.

장기적인 기계적 수요에 대한 저항

열 차단 프로파일은 수년 동안 알루미늄 프레임 내부에 남아 있을 수 있습니다. 해당 기간 동안 재료는 반복되는 환경 변화에 노출되는 동안 충분한 기계적 무결성을 유지할 것으로 예상됩니다. 정확한 요구사항은 프레임 시스템, 지역 기후, 설계 표준 및 의도된 서비스 조건에 따라 다릅니다.

• 단단함:프로파일 조립 중 단면 모양을 유지하는 데 중요합니다.
• 차원적 일관성:알루미늄 압출과의 예측 가능한 결합에 필요합니다.
• 전단 저항:스트립이 조립 및 프로파일 하중에 의해 생성된 힘을 받는 경우와 관련이 있습니다.
• 열 안정성:서비스 중에 프레임에 온도 변화가 발생하기 때문에 관련이 있습니다.
• 프로세스 일관성:반복되는 생산 실행에서 동일한 스트립 형상이 사용될 때 필수적입니다.

이러한 특성은 일반 플라스틱 프로파일 대신 강화 엔지니어링 폴리머가 사용되는 이유를 설명합니다. 열 차단 부분은 단순히 단열 스페이서 역할을 하는 것이 아니라 구조적 조립체의 일부로 기능해야 합니다.

알루미늄 프로파일 형상이 스트립을 결정하는 방법

성공적인 열 차단 설계는 실제 알루미늄 압출에서 시작됩니다. I-Type, C-Type 또는 T-Type과 같은 제품 이름은 일반적인 섹션 제품군을 설명하지만 올바른 일치에 필요한 치수 정보를 대체하지는 않습니다.

가장 유용한 엔지니어링 접근 방식은 알루미늄 캐비티를 폴리아미드 스트립의 해당 치수와 비교하는 것입니다. 그 관계는 다음과 같은 요인으로 요약될 수 있다.

도면 또는 물리적 프로필로 시작

치수가 지정된 알루미늄 압출 도면은 캐비티 너비, 홈 치수, 벽 형상 및 임계 공차를 보여주기 때문에 가장 명확한 시작점을 제공합니다. 물리적 프로파일은 도면을 사용할 수 없거나 실제 돌출을 확인해야 할 때 유용한 정보를 제공할 수도 있습니다.

개발 작업의 경우 일반적으로 가장 유용한 정보는 다음과 같습니다.

• 알루미늄 캐비티의 폭과 깊이.
• 잠금 홈의 위치와 모양.
• 알루미늄 섹션 사이에 필요한 열 분리.
• 의도된 스트립 단면 및 치수 공차.
• 프로파일을 삽입하고 고정하는 데 사용되는 조립 순서입니다.
• 삽입이 어렵거나 깨지는 등 알려진 생산 문제.

섹션 정확도가 중요한 이유

압출 캐비티에 비해 약간 넓은 스트립을 상상해 보십시오. 삽입력이 증가할 수 있으며, 설치자나 생산 라인에 의도한 것보다 더 많은 기계적 압력이 필요할 수 있습니다. 스트립이 너무 좁으면 정반대의 문제가 발생할 수 있습니다. 조립 중 결합이 부족하거나 움직임이 부족합니다.

높이와 잠금 형상도 비슷한 방식으로 중요합니다. 프로파일은 특정 알루미늄 홈과 맞물리지 않으면서도 단독으로는 올바르게 보일 수 있습니다. 이것이 바로 열 차단 개발이 일치하는 프로파일 시스템으로 가장 잘 처리되는 이유입니다.

사용 가능한 폴리아미드 섹션 범위를 검토하세요.사양을 확정하기 전에 알루미늄 프로파일 치수와 함께.

어떤 프로필 유형이 일반적으로 사용됩니까?

다양한 알루미늄 압출 형상에는 다양한 열 차단 섹션이 필요합니다. 프로파일 패밀리는 일반적으로 단면 모양과 잠금 배열로 식별됩니다.

I형 프로필

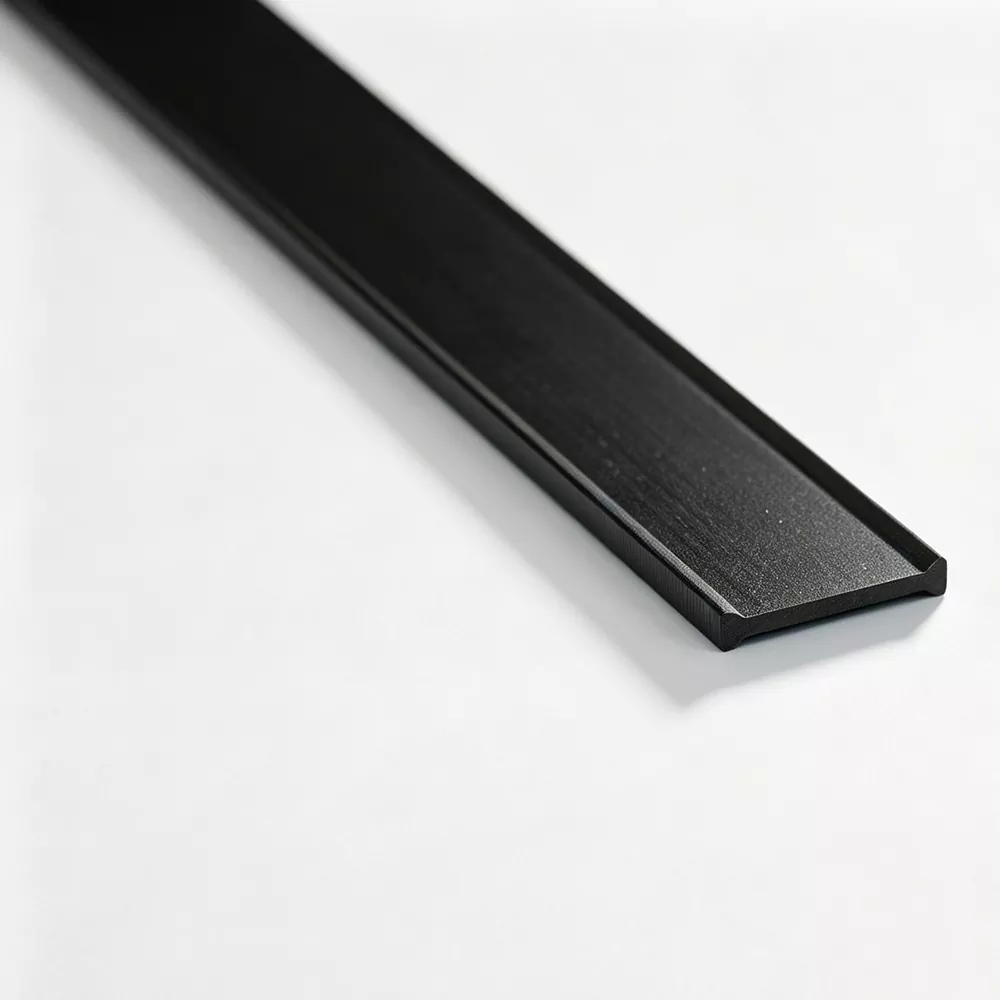

I형 섹션은 일반적으로 상대적으로 간단한 열 분리 형상과 연관됩니다. 최종 적합성은 폭, 높이, 홈 배열 및 알루미늄 압출의 맞물림 조건에 따라 달라집니다. 따라서 "I" 지정은 범용 차원이 아닌 프로파일 패밀리로 처리되어야 합니다.

C 유형 프로필

C형 섹션은 서로 다른 결합 형상을 중심으로 형성되며 알루미늄 압출이 해당 캐비티 또는 잠금 구조를 사용하는 경우 선택될 수 있습니다. 입구와 측면 특징은 알루미늄 프로파일에 주의 깊게 일치해야 합니다.

T형 프로파일

T형 섹션은 알루미늄 압출에 T형 결합 프로파일에 적합한 형상이 포함된 경우에 사용됩니다. 정확한 치수, 어깨 위치 및 잠금 세부 사항에 따라 스트립을 올바르게 삽입하고 고정할 수 있는지 여부가 결정됩니다.

특별한 모양의 섹션

일부 알루미늄 시스템은 표준 단면군에 맞지 않는 홈이나 구멍을 사용합니다. 이러한 경우 실제 압출 주위에 특수 단면을 개발할 수 있습니다. 가장 중요한 입력은 조립 방법 및 주요 치수와 함께 알루미늄 프로파일 도면 또는 프로파일 자체의 실제 샘플입니다.

이러한 단열 프로파일이 적용되는 곳

열에 의해 파손된 알루미늄 시스템은 여러 건축 응용 분야에 걸쳐 사용됩니다. 설계 목표는 각 경우마다 관련되어 있지만 프로파일 형상 및 기계적 요구 사항은 프레임 구조에 따라 달라질 수 있습니다.

재료 구성과 프로파일 형상을 선택할 때 적용 조건도 ​​고려해야 합니다. 온도 변화가 심한 환경에 설치된 프레임은 반복적인 치수 이동을 경험할 수 있는 반면, 파사드 시스템은 추가적인 기계적 및 환경적 요구 사항을 도입할 수 있습니다.

완성된 프레임의 총 열 성능과 스트립의 열 성능을 구별하는 것이 중요합니다. 스트립은 알루미늄 섹션을 통한 직접적인 전도를 방해하지만 창, 문 또는 커튼월의 최종 열 동작은 유리, 씰, 프레임 형상, 공기 챔버, 조인트 및 설치 세부 사항에 따라 달라집니다.

압출 공정이 프로파일 품질에 미치는 영향

열 차단 프로파일의 일관성은 강화 폴리아미드 화합물이 어떻게 처리되는지에 따라 크게 달라집니다. 통제된 생산 순서는 원자재부터 완성된 길이까지 단면을 안정적으로 유지하는 데 도움이 됩니다.

원료 관리

출발 물질은 압출 거동에 직접적인 영향을 미칩니다. 입고되는 PA66 및 유리섬유 소재의 용융흐름지수, 보강재 함량, 수분상태 등의 특성을 확인할 수 있습니다. 수분 함량은 용융 거동과 최종 재료 성능에 영향을 미칠 수 있으므로 수분 관리는 특히 폴리아미드 가공과 관련이 있습니다.

압출 온도 및 인장 속도

강화 폴리아미드는 불필요한 품질 저하나 치수 불안정을 일으키지 않고 용융물이 프로파일 다이를 일관되게 채울 수 있도록 통제된 온도 조건에서 처리되어야 합니다. 압출물이 냉각되면서 치수가 변경될 수 있으므로 인장 속도도 프로파일 크기에 영향을 미칩니다.

이러한 이유로 온도와 라인 속도는 분리된 설정이 아닌 조화로운 프로세스로 간주되어야 합니다. 프로파일에 좁은 홈이나 작은 잠금 기능이 포함된 경우 치수 동작의 작은 변화라도 최종 맞춤에 영향을 미칠 수 있습니다.

냉각 및 성형

냉각은 프로파일 안정성을 위한 가장 중요한 단계 중 하나입니다. 냉각 시스템은 압출된 부분이 의도한 형상을 유지하도록 제어된 방식으로 열을 제거해야 합니다. 냉각이 고르지 않으면 왜곡, 뒤틀림 또는 프로파일 전체의 치수 불일치가 발생할 수 있습니다.

유리섬유 배향

압출 공정은 유리 섬유 배향에도 영향을 줍니다. 방향을 제어하면 단면 전체에 필요한 기계적 특성을 유지하면서 종방향 강도를 지원할 수 있습니다. 이는 삽입 및 롤 성형 힘을 견뎌야 하는 프로파일에 특히 중요합니다.

설명된 생산 시스템징싱재료 준비, 다중 평행 트윈 스크류 압출 라인, 자체 개발 금형, 냉각 시스템, 성형 및 절단이 포함됩니다. 주요 제조 단계가 하나의 생산 시스템 내에 유지되도록 프로세스가 배열됩니다.

품질 관리 시 확인해야 할 사항은 무엇입니까?

열 차단 프로파일에 대한 품질 관리는 완제품뿐만 아니라 생산 공정을 포괄할 때 더욱 유용합니다. 최종 검사를 통해 결함을 식별할 수 있지만 정기적인 공정 중 검사를 통해 치수 변동이나 표면 문제에 대한 조기 정보를 얻을 수 있습니다.

공정 중 검사

연속 압출 중에 생산 샘플의 단면 치수와 눈에 보이는 결함을 정기적으로 검사할 수 있습니다. 생산 라인의 변경 사항을 이후 치수 결과와 연결할 수 있도록 프로세스 매개변수도 기록할 수 있습니다.

• 단면 너비와 높이.
• 중요한 홈 및 잠금 치수.
• 해당되는 경우 벽 두께 및 프로파일 대칭.
• 표면 결함, 변형 또는 눈에 보이는 균열.
• 추적성을 위한 생산 매개변수 기록.

실험실 평가

해당 요구 사항에 따라 추가 실험실 평가에는 밀도, 쇼어 경도, 세로 인장 강도, 가로 인장 강도, 내수성, 열 노화 및 선형 팽창 특성이 포함될 수 있습니다.

이러한 테스트가 모두 동일한 엔지니어링 질문에 답하는 것은 아닙니다. 인장 강도는 당기는 힘에 대한 저항에 대한 정보를 제공하는 반면, 가로 강도는 프로파일에 작용하는 응력과 더 관련이 있습니다. 선형 팽창은 엔지니어가 온도 변화와 관련된 치수 이동을 이해하는 데 도움이 됩니다.

선적 전 검사

배송 전에 완성된 스트립의 모양과 치수를 검사할 수 있습니다. 직선 프로파일은 조각당 6m와 같은 길이로 준비될 수 있으며, 적절한 사양은 롤당 500m와 같은 코일로 공급될 수도 있습니다. 실제 공급 형태는 프로파일 형상 및 다운스트림 조립 요구 사항에 따라 달라집니다.

필요한 경우 영어 검사 보고서가 상품과 함께 제공될 수 있습니다. 명확한 검사 정보는 생산 팀이 수신된 프로필이 합의된 사양과 일치하는지 확인하는 데 도움이 됩니다.

어셈블러는 무엇을 주의해야 합니까?

정밀하게 압출된 스트립이라도 알루미늄 프로파일, 툴링 및 조립 조건이 올바르게 일치하지 않으면 문제가 발생할 수 있습니다. 따라서 삽입과 롤링은 별도의 하류 문제가 아닌 프로파일 설계의 일부로 처리되어야 합니다.

삽입력

과도한 저항으로 알루미늄 홈에 들어가는 스트립은 치수 불일치, 부적절한 잠금 형상 또는 조정이 필요한 조립 상태를 나타낼 수 있습니다. 삽입력이 높으면 특히 단면에 좁은 벽이 있거나 날카로운 잠금 기능이 있는 경우 프로파일이 손상될 위험이 높아질 수 있습니다.

조립 중 균열

균열이 자동으로 재료 자체에 기인해서는 안 됩니다. 가능한 원인으로는 과도한 기계적 힘, 부적합한 홈 형상, 지나치게 빡빡한 치수, 잘못된 정렬 또는 잘못된 처리 조건 등이 있습니다. 알루미늄 압출과 조립 순서를 함께 검토하는 것이 스트립을 따로 검토하는 것보다 더 생산적인 경우가 많습니다.

불충분한 전단 강도

최종 연결은 취급 및 서비스로 인해 예상되는 부하를 견뎌야 합니다. 맞물린 스트립이 알루미늄 단면 사이의 상대 이동에 대해 충분한 저항을 제공하지 못하는 경우 문제는 프로파일 형상, 재료 특성 또는 압연 공정과 관련될 수 있습니다.

생산 라인 전반에 걸친 일관성

단일 시험 실행 중에 잘 작동하는 프로필은 반복 생산 중에도 일관되게 작동해야 합니다. 일관된 스트립 치수를 사용하면 여러 배치의 알루미늄 압출에서 안정적인 삽입 및 롤링 조건을 더 쉽게 유지할 수 있습니다.

• 알루미늄 홈을 확인하십시오.캐비티가 깨끗하고 치수가 정확하며 스트립과 호환되는지 확인하십시오.
• 삽입 정렬을 확인합니다.정렬이 잘못되면 힘이 증가하고 프로파일 가장자리가 손상될 수 있습니다.
• 롤링 조건을 확인하십시오.기계적 프로세스가 스트립 형상에 적합한지 확인합니다.
• 치수 일관성 추적:예상치 못한 조립 동작이 나타날 때 들어오는 프로파일 측정과 공정 중 프로파일 측정을 비교하십시오.

이러한 점검은 프로토타입 압출에서 반복 생산으로 이동할 때 특히 유용합니다. 왜냐하면 많은 프로파일 길이가 연속적으로 처리될 때 작은 치수 차이가 훨씬 더 눈에 띄게 될 수 있기 때문입니다.

새로운 프로필 개발을 준비하는 방법

툴링을 고려하기 전에 정보를 정리하면 새로운 알루미늄 압출을 위한 열 차단 섹션을 개발하는 것이 더 쉽습니다. 목표는 폴리아미드 섹션과 알루미늄 프로파일 사이의 완전한 인터페이스를 정의하는 것입니다.

실제 개발 순서는 여러 단계를 따를 수 있습니다.

1. 알루미늄 도면을 검토합니다.캐비티 치수, 홈 형상, 벽 두께 및 중요 공차를 식별합니다.
2. 열 분리 요구 사항을 확인하십시오.내부 및 외부 알루미늄 섹션 사이의 의도된 거리를 결정합니다.
3. 스트립 단면을 정의합니다.너비, 높이, 두께, 잠금 세부정보 및 기타 특수 기능을 설정합니다.
4. 조립 과정을 검토합니다.삽입 방향, 롤링 방법 및 예상되는 기계적 힘을 확인합니다.
5. 생산 동작을 평가합니다.치수 안정성, 표면 품질, 조립 성능을 확인합니다.
6. 생산 사양을 마무리합니다.합의된 프로파일 형상, 재료 구성, 검사 지점 및 공급 양식을 문서화합니다.

알루미늄 프로파일을 주요 참조로 사용

프로파일 개발에서 가장 흔한 실수는 일반적인 스트립 치수로 시작하여 알루미늄 압출을 이에 맞추려고 하는 것입니다. 보다 안정적인 접근 방식은 그 반대입니다. 즉, 돌출에서 시작하여 실제 인터페이스 주위에 단열재 섹션을 정의합니다.

실제 알루미늄 프로파일은 압출 도면이 제조 변형을 완전히 나타내지 못할 때 특히 유용할 수 있습니다. 도면을 실제 단면과 비교하면 홈 깊이, 모서리 반경 또는 국부적 치수 차이와 같은 실제 문제를 식별하는 데 도움이 됩니다.

열적 요구사항과 기계적 요구사항을 함께 유지하세요.

스트립의 기계적 결합은 나중에 고려하면서 열 분리용으로 설계해서는 안 됩니다. 두 가지 기능이 연결되어 있습니다. 단면이 두꺼워지면 캐비티 관계가 바뀔 수 있습니다. 다른 잠금 모양으로 삽입력이 변경될 수 있습니다. 더 꽉 끼면 조립 동작에 영향을 미칠 수 있습니다. 따라서 엔지니어링 결정은 전체 단면을 고려해야 합니다.

반복성을 위한 계획

좋은 섹션은 한 번만 작동하면 안 됩니다. 일관되게 압출되고, 제어된 방식으로 절단 또는 감겨질 수 있어야 하며, 불필요한 변형 없이 운반되고, 예측 가능한 동작으로 반복적으로 조립될 수 있어야 합니다.

상품 검색의 용어 이해

엔지니어나 조달팀이 다음을 검색할 때PA66 GF25 열 차단 스트립, 검색어는 단일 범용 제품이 아닌 기술적 요구 사항을 나타내는 경우가 많습니다. "PA66" 부분은 폴리아미드 계열을 나타내고 "GF25"는 25% 유리 섬유 강화를 나타냅니다. 나머지 사양은 여전히 ​​알루미늄 압출 및 의도된 조립 공정에 따라 달라집니다.

그렇기 때문에 제품 평가는 키워드 수준에서 엔지니어링 수준으로 이동해야 합니다. 기술적으로 적합한 스트립은 재료, 단면 치수, 잠금 형상, 생산 일관성 및 대상 알루미늄 프로파일과의 호환성의 조합으로 정의됩니다.

자주 묻는 질문

실용적인 사양 체크리스트

열 차단 프로파일을 마무리하기 전에 주요 기술 변수를 한 곳에서 확인하는 데 도움이 됩니다. 아래 체크리스트는 프로필 검토, 공급업체 커뮤니케이션, 툴링 준비 또는 생산 승인 중에 사용될 수 있습니다.

• PA66 소재 구조와 25% 유리섬유 강화 요구사항을 확인하세요.
• 알루미늄 캐비티의 폭과 깊이를 측정합니다.
• 홈 모양과 잠금 형상을 확인하십시오.
• 필요한 스트립 두께와 분리 치수를 정의합니다.
• 실제 알루미늄 프로파일과 비교하여 스트립 단면을 확인하십시오.
• 생산 승인 전 삽입 및 롤 성형 조건을 검토하십시오.
• 치수 검사 포인트와 허용 공차를 확인하십시오.
• 필요한 직선형 또는 코일형 공급 형태를 확인하세요.
• 합의된 프로파일 도면과 중요한 기술 기능을 문서화합니다.
• 추적이 가능하도록 생산 및 검사 기록을 보관하십시오.

이 체크리스트는 특정 창문, 문 또는 외관 시스템의 엔지니어링 요구 사항을 대체하지 않습니다. 이는 생산이 시작되기 전에 재료 및 프로파일 인터페이스가 정의되었는지 확인하기 위한 실용적인 프레임워크를 제공합니다.

핵심 아이디어는 간단합니다. 열 차단 성능은 효과적인 분리에서 시작되지만 신뢰할 수 있는 시스템 성능을 위해서는 적절하게 일치하는 단면, 제어된 압출, 안정적인 치수 및 호환 가능한 조립 프로세스가 필요합니다.
