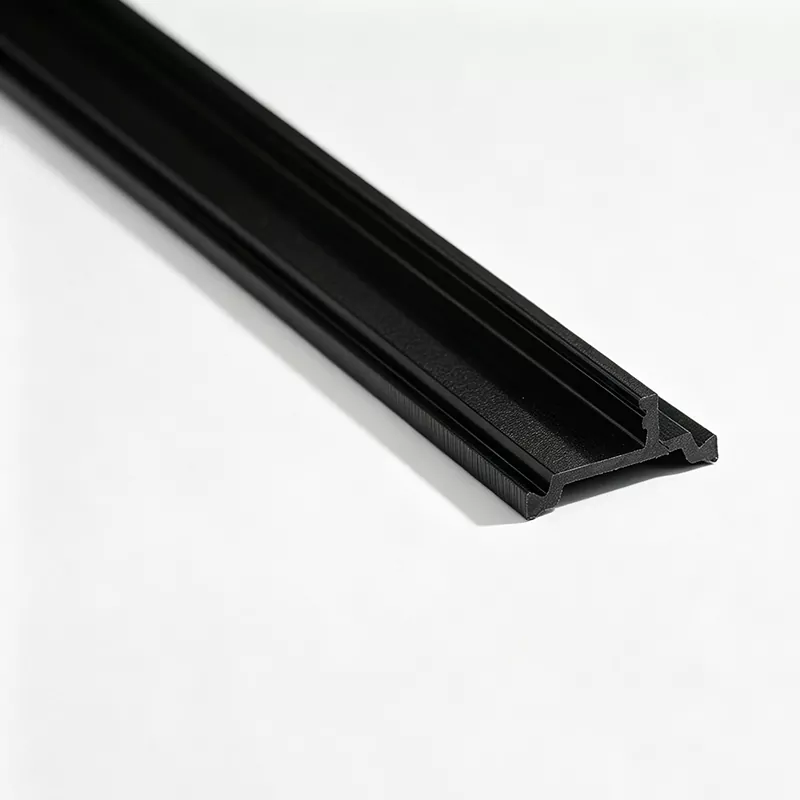

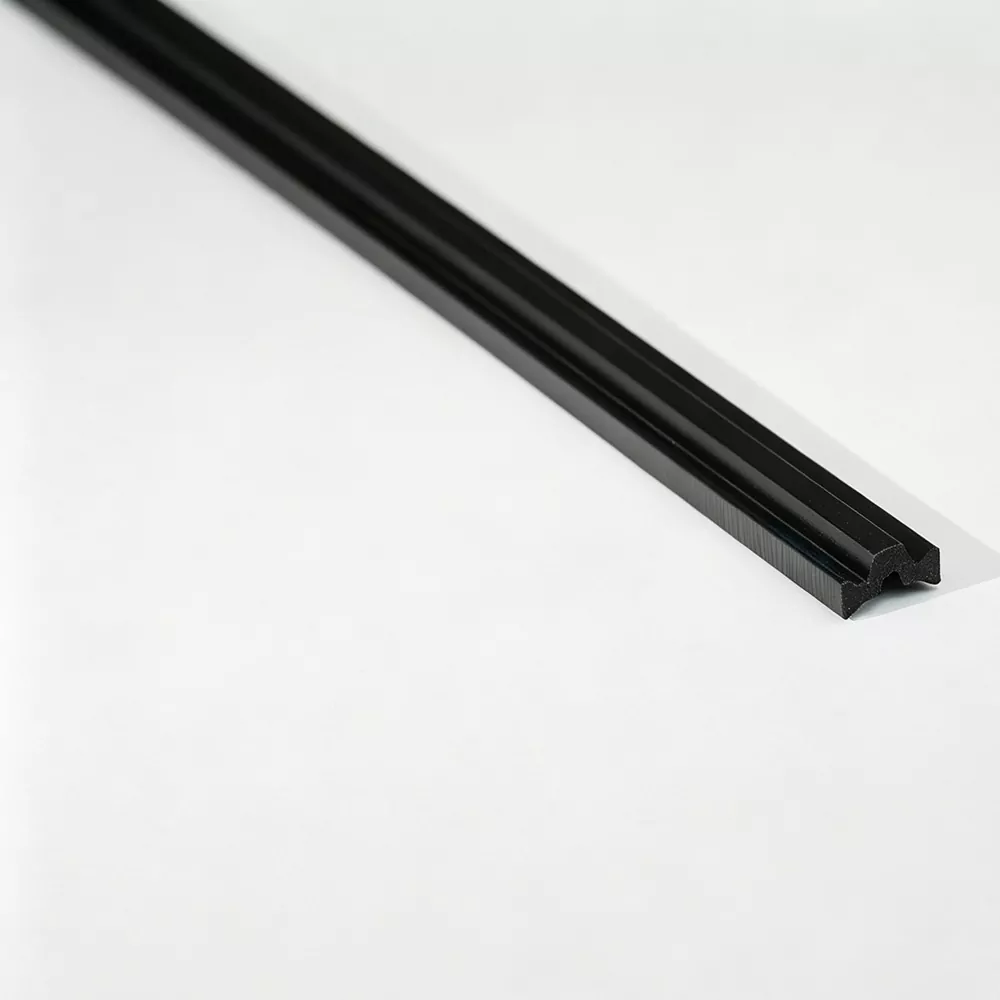

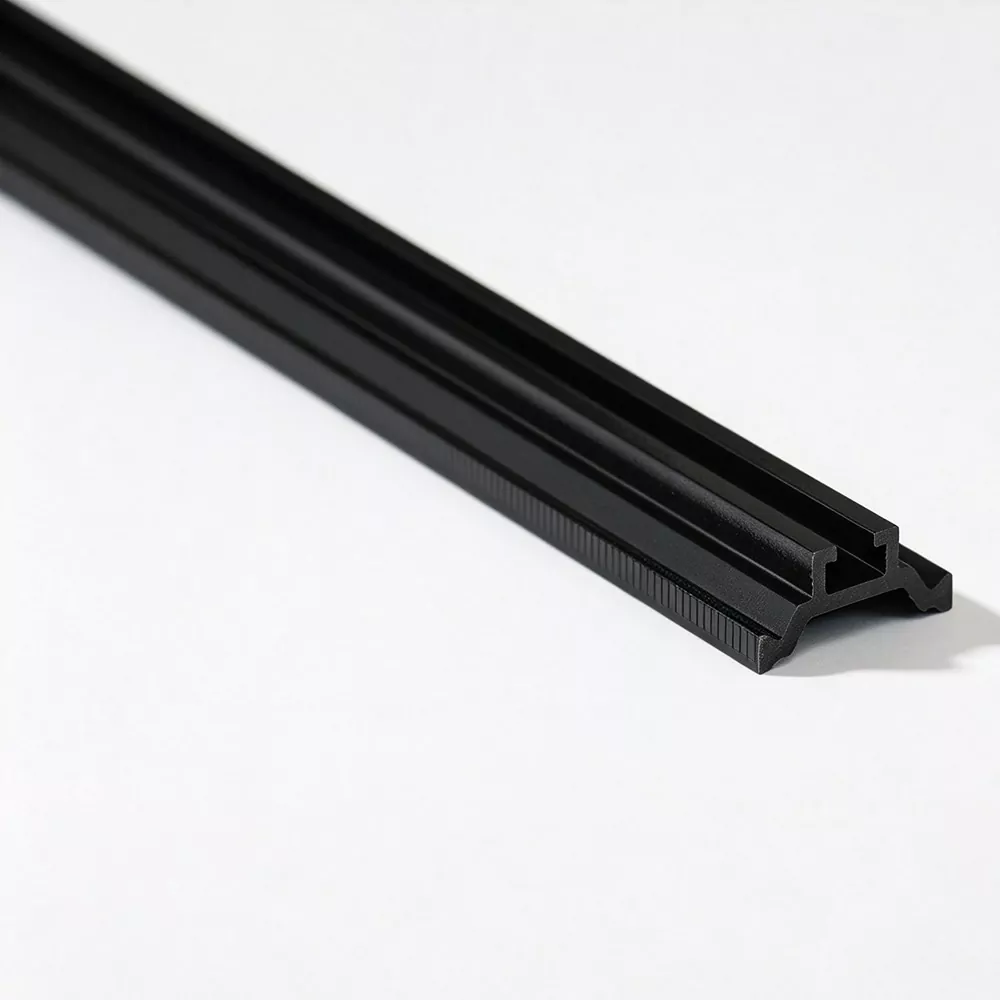

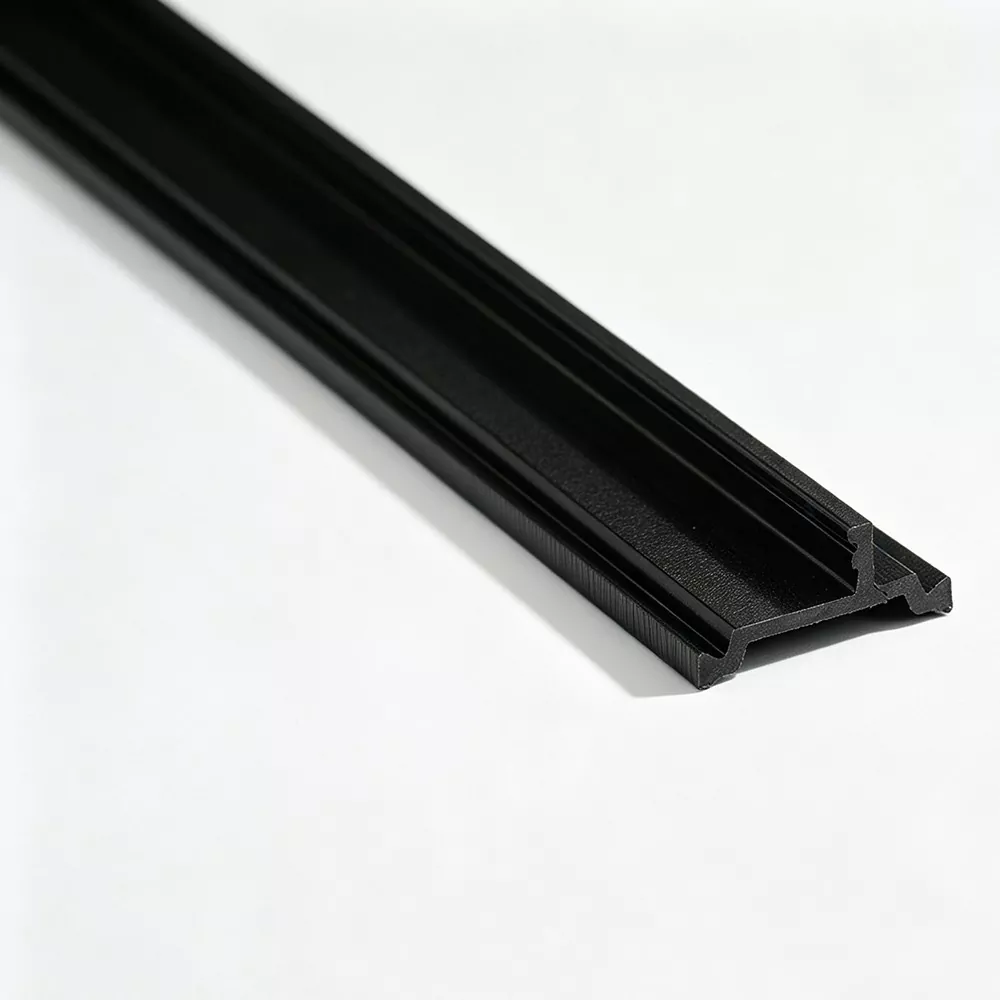

CT 유형 열 차단 프로필

Jinxing 공장에서 제공하는 CT형 열 차단 프로파일은 압출, 냉각, 크기 조정 및 마감 처리를 통해 생산되며 6미터 직선 길이 또는 500미터 코일로 제공됩니다. 비표준 단면의 경우 Jinxing은 고객의 알루미늄 프로파일 도면을 검토하고 생산 전에 필요한 치수, 툴링, 색상, 길이 및 처리 요구 사항을 확인할 수 있습니다.

CT형 프로파일과 알루미늄 단면 매칭

CT형 열교단 프로파일은 제품명만이 아닌 알루미늄 단면의 형상에 따라 선택됩니다. 프로파일은 수용 영역과 일치해야 하며 삽입 및 후속 처리 중에 올바른 위치를 유지해야 합니다.

확인해야 할 핵심 사항은 다음과 같습니다.

· 수신 구조 – 열 차단 부분은 설계된 알루미늄 인터페이스에 맞아야 합니다.

· 단면 치수 - 너비, 높이 및 기타 주요 치수는 알루미늄 프로파일 도면과 일치해야 합니다.

· 설치 위치 - 제작 전 방향과 삽입 방법을 정의해야 합니다.

· 다운스트림 가공 - 섹션 선택 시 롤러 성형 또는 기타 가공 조건을 고려해야 합니다.

· 공급 형식 – 직선 길이 또는 코일은 고객의 생산 공정과 일치해야 합니다.

CT 유형 제품 확인을 위해 전체 알루미늄 프로파일 단면 도면을 권장합니다.

PA66 GF25 재질

프로파일은 25% 유리 섬유(GF25)로 강화된 PA66 나일론을 사용합니다. PA66은 폴리머 베이스를 제공하는 반면, 유리 섬유는 필요한 압출 프로파일 구조에 대한 재료를 강화합니다.

PA66 GF25 재료 시스템은 다음과 같은 적용 가능한 열 차단 프로파일에 사용됩니다.

· 알루미늄 문과 창문

· 커튼월 시스템

· 절연 알루미늄 프로파일

· 특수 단열재 어셈블리

최종 재료 및 프로파일 사양은 해당 프로젝트 요구 사항에 따라 확인되어야 합니다.

압출 및 프로파일 형성

CT 유형 섹션은 필요한 단면 형상을 정의하는 도구를 사용하여 연속 압출 프로파일로 생산됩니다.

1. 재료 준비

PA66 및 GF25 재료는 확인된 생산 공식에 따라 준비되고 재료 관리 프로세스의 일부로 확인됩니다.

2. 압출

준비된 재료는 필요한 CT 유형 단면에 맞게 설계된 압출 툴링을 통해 가공됩니다.

3. 냉각 및 크기 조정

압출된 프로파일은 냉각 및 크기 조정 단계를 거쳐 단면 형상을 안정화합니다.

4. 절단 또는 코일링

성형 및 검사 후 프로필은 확정된 주문에 따라 6미터 직선 섹션 또는 500미터 코일로 공급될 수 있습니다.

응용

1. 알루미늄 문 및 창문 시스템

해당 CT 유형 섹션이 필요한 단열 알루미늄 도어 및 창 시스템에 사용됩니다.

2. 커튼월 시스템

열 차단 기하학적 구조가 수용 부분과 일치해야 하는 알루미늄 커튼월 프로파일에 적합합니다.

3. 특수 알루미늄 프로파일

전용 수용 또는 유지 형상이 있는 알루미늄 프로파일 설계에 사용됩니다.

4. 새로운 프로필 개발

새로운 알루미늄 단면을 개발하는 동안 알루미늄 프로파일과 열교차단 형상을 함께 검토할 수 있습니다.

CT 유형과 기타 열 차단 프로파일 비교

CT 유형은 I 유형, C 유형 또는 T 유형 프로필보다 보편적으로 우수하지 않습니다. 적절한 섹션은 실제 알루미늄 프로파일 형상 및 설치 방법에 따라 다릅니다.

적절한 열 차단 단면을 확인할 때 전체 알루미늄 프로파일 도면을 사용해야 합니다.

도면 기반 사용자화

특수 CT 유형 섹션의 경우 Jinxing은 툴링 및 생산 전에 고객의 알루미늄 프로파일 도면을 검토할 수 있습니다.

적용 가능한 사용자 정의에는 다음이 포함될 수 있습니다.

· 비표준 단면 치수

· 고객 도면을 기반으로 한 툴링

· 회색, 흰색 등 특수 색상

· 길이에 맞게 절단 가공

· 모따기 종료

· 레이저 코딩

· 맞춤형 포장

새 섹션의 경우 RFQ에는 필요한 열 차단 치수, 색상, 길이, 공급 형식 및 처리 조건과 함께 알루미늄 프로파일 도면이 포함되어야 합니다.

직선 및 코일 공급

공급 형태는 고객의 프로필 처리 및 자재 취급 요구 사항에 따라 선택할 수 있습니다.

품질 관리

Jinxing은 재료 준비부터 압출, 냉각, 크기 조정, 검사 및 마감까지 주요 생산 단계를 관리합니다.

품질 관리에는 다음이 포함될 수 있습니다.

· 입자재 검사

· 단면 치수 확인

· 표면검사

· 프로필 검사 완료

해당 제품 및 테스트 요구 사항에 따라 평가에는 밀도, 쇼어 경도, 인장 강도, 내수성, 열 노화 및 선형 팽창 계수가 포함될 수 있습니다.

합의된 주문 요구 사항에 따라 관련 검사 문서가 제공될 수 있습니다.

CT 유형 열 차단 프로파일에 징싱(Jinxing)을 사용하는 이유는 무엇입니까?

Jinxing은 PA66 GF25 압출, 도면 기반 프로파일 개발 및 다양한 공급 형식을 결합하여 CT 유형 열 차단 섹션을 지원합니다.

단면 치수, 설치 위치 및 다운스트림 처리 요구 사항을 포함하여 열 차단 프로파일을 실제 알루미늄 섹션과 일치시키는 데 중점을 둡니다.

FAQ

CT 유형 열 차단 프로파일이란 무엇입니까?

CT 유형 열 차단 프로파일은 해당 CT 유형 단면 인터페이스가 필요한 알루미늄 시스템용으로 개발된 PA66 GF25 절연 프로파일입니다.

CT 유형 프로파일이 필요한지 어떻게 알 수 있나요?

선택은 알루미늄 프로파일의 형상과 수용 부분에 따라 달라집니다. 완전한 알루미늄 프로파일 도면은 필요한 단면을 확인하는 가장 좋은 기초입니다.

Jinxing이 우리 도면에서 CT 유형 프로파일을 제조할 수 있습니까?

예. Jinxing은 비표준 CT 유형 섹션에 대한 고객 도면을 검토하고 제조 전에 툴링 및 생산 요구 사항을 확인할 수 있습니다.

CT형 프로필 조회에는 어떤 정보가 필요한가요?

필요한 열 차단 치수, 길이, 색상, 공급 형태, 포장 및 가공 조건과 함께 알루미늄 프로파일 단면 도면을 제공하십시오.

코일로 제공될 수 있나요?

예. 표준 코일 공급은 롤당 500미터입니다. 직선 프로파일은 6미터 길이로 제공됩니다.

CT형 프로파일 치수와 색상을 맞춤 설정할 수 있나요?

예. 비표준 치수 및 특수 색상은 확정된 도면 및 생산 요구 사항에 따라 검토될 수 있습니다.
