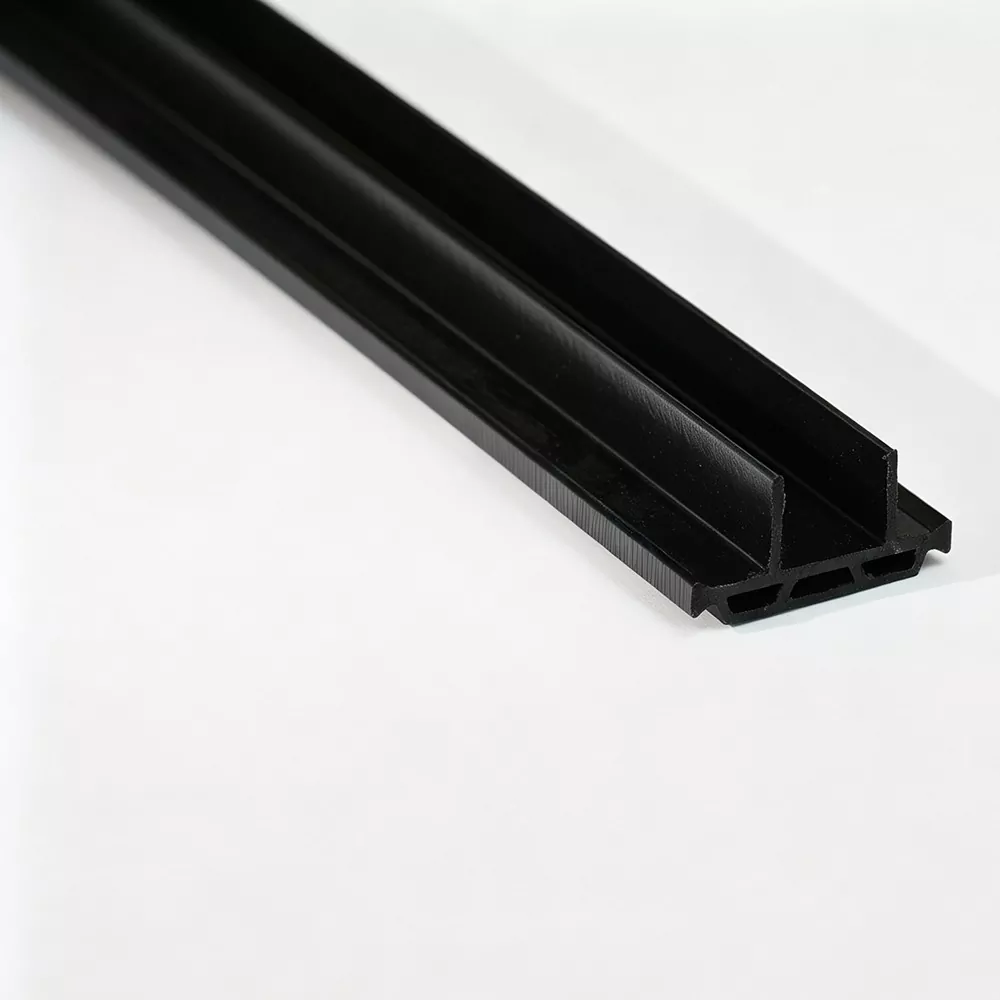

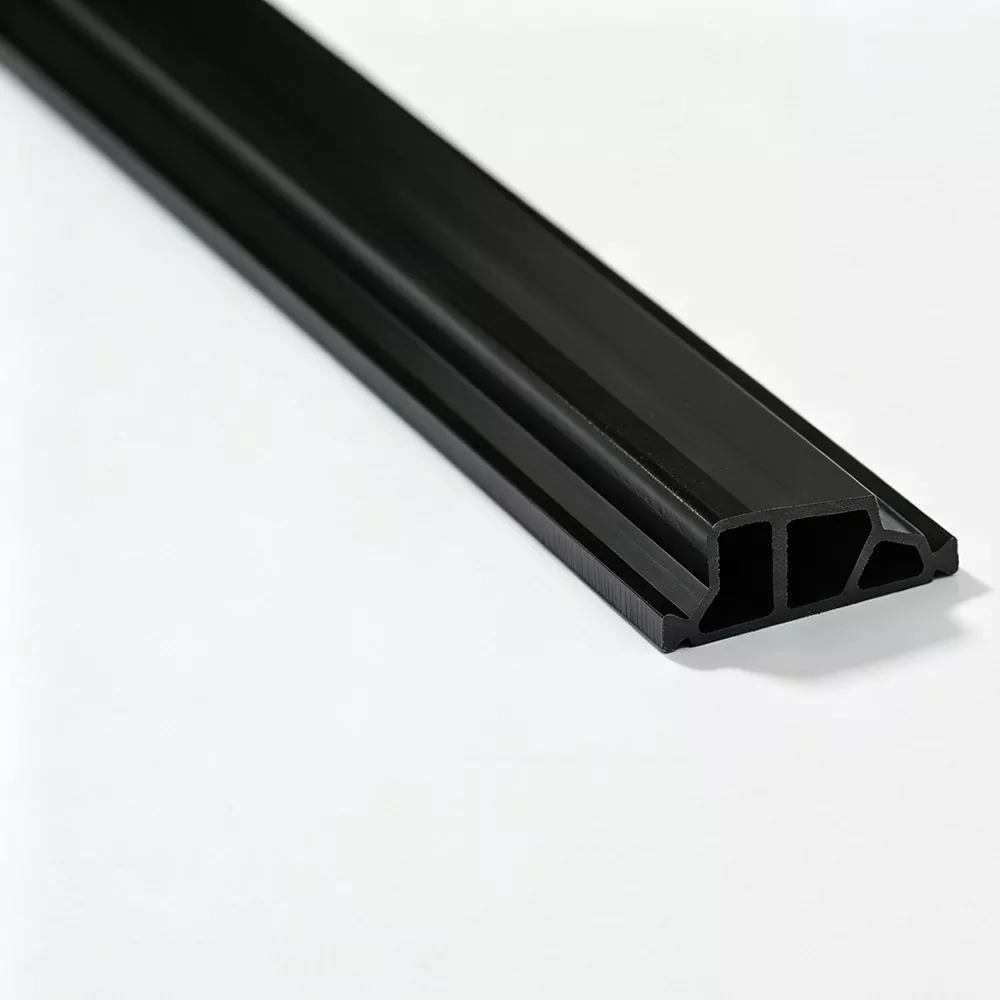

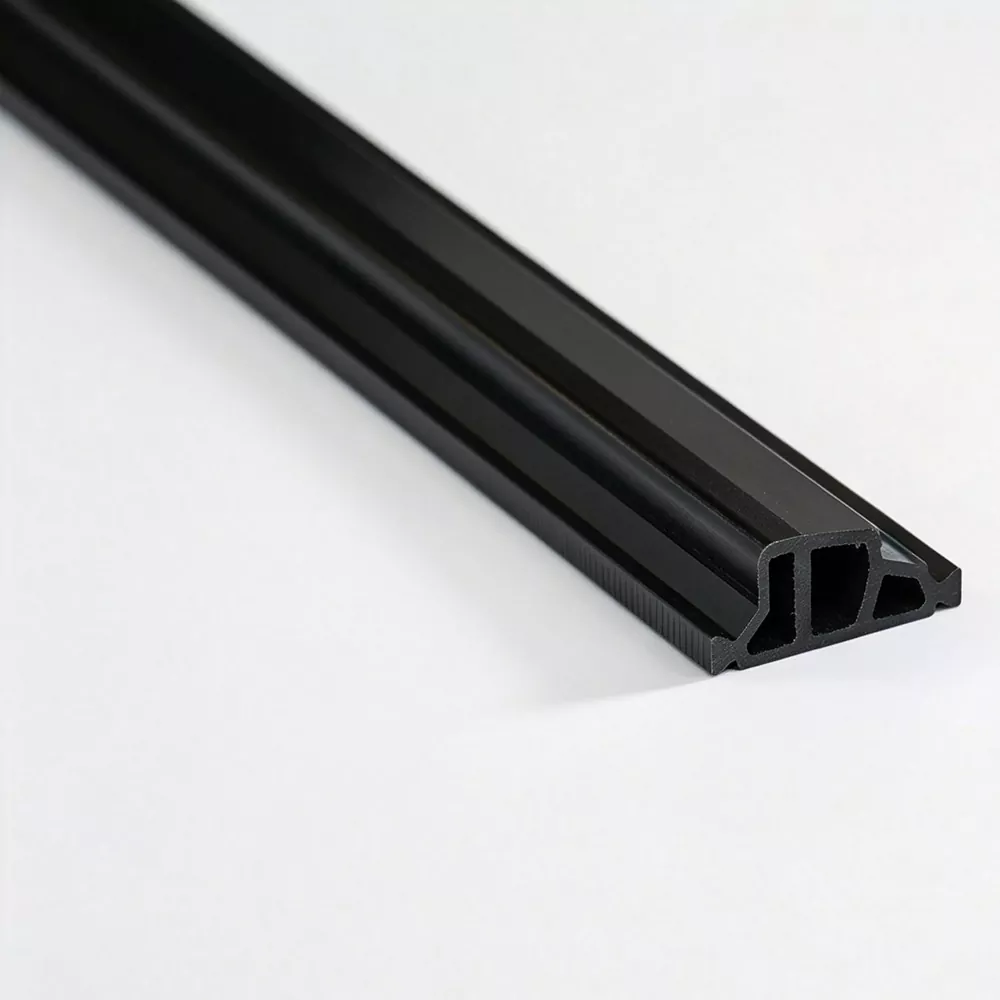

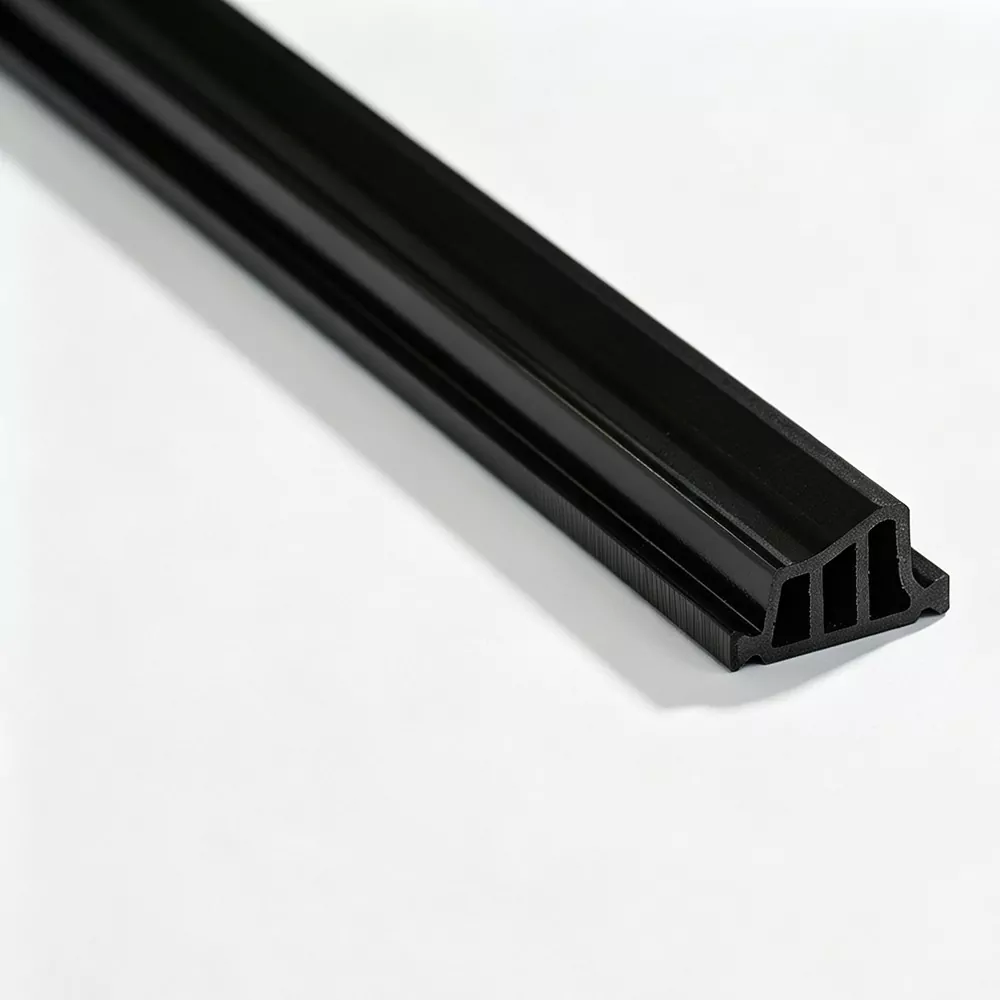

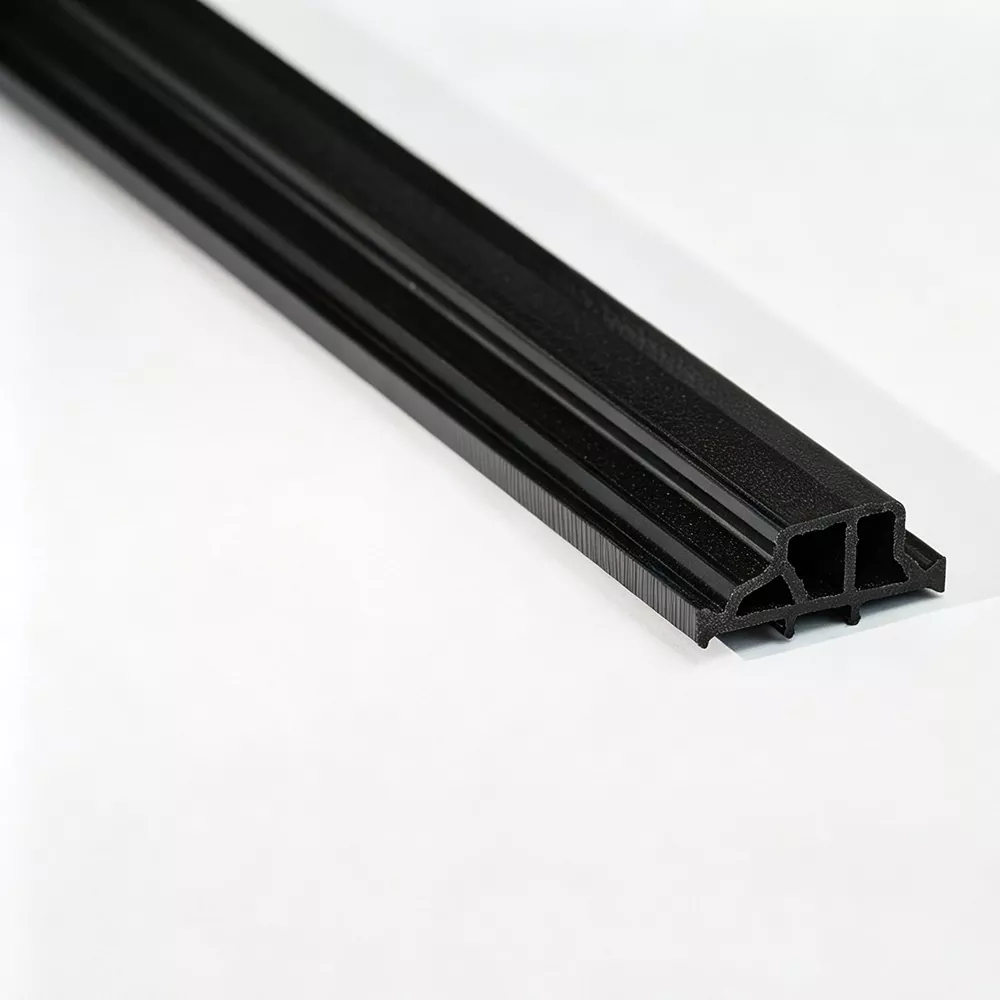

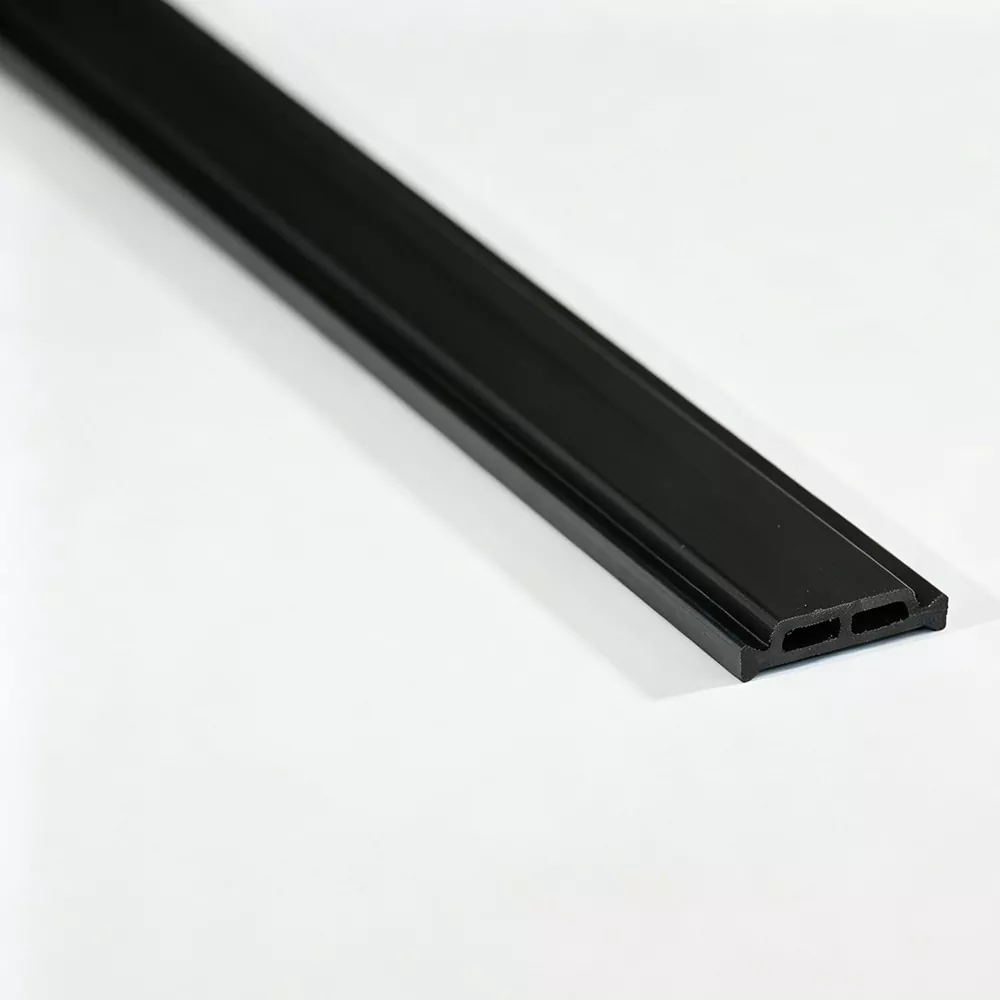

중공 챔버 열 브레이크 스트립

중국 Jinxing이 제공하는 중공 챔버 열 차단 스트립은 열 차단 섹션에 하나 이상의 밀폐된 챔버가 통합되어 있는 알루미늄 프로파일용으로 설계되었습니다. 챔버 구조는 알루미늄 섹션을 분리하는 동시에 프로파일 어셈블리를 통한 열 전달을 위한 더 긴 경로를 추가합니다.

Jinxing은 압출을 통해 프로파일을 생산하며 고객의 알루미늄 프로파일 도면에 따라 단면을 개발할 수 있습니다. 최종 프로파일 디자인에 따라 단면 치수, 툴링, 색상, 길이 및 공급 형식을 확인할 수 있습니다.

기술 사양

정확한 중공 챔버 형상은 프로파일 설계에 따라 다르므로 각 프로젝트에 대해 다음 정보를 확인해야 합니다.

중공 챔버 열 차단 스트립이란 무엇입니까?

중공 챔버 열 차단 스트립은 단면 내에 내부 공간이 밀폐되어 있는 폴리아미드 단열 프로파일입니다. 금속 프레임을 통한 직접적인 열 전달을 줄이기 위해 분리된 알루미늄 섹션 사이에 설치됩니다.

중공 구조는 별도의 단열 구성 요소가 아닌 프로파일 형상의 일부입니다. 따라서 챔버 레이아웃, 외부 치수 및 접촉 영역은 수용 알루미늄 프로파일과 일치해야 합니다.

주요 특징

· PA66 GF25 재질 – 25% 유리 섬유로 강화된 폴리아미드 66.

· 중공 챔버 구조 - 밀폐된 챔버는 단열 단면의 일부를 형성합니다.

· 압출 프로파일 - 연속 압출을 사용하면 전용 툴링을 통해 필요한 단면 형상을 생성할 수 있습니다.

· 프로파일 매칭 - 알루미늄 프로파일을 중심으로 치수와 챔버 형상을 개발할 수 있습니다.

· 유연한 공급 - 생산 공정에 따라 직선 또는 코일 공급을 고려할 수 있습니다.

구조 및 열차단 기능

중공 챔버는 단열 부분의 형상을 변경하고 열 차단 영역을 통해 열이 이동해야 하는 거리를 늘릴 수 있습니다. 이는 알루미늄 프로파일 설계에 단순한 견고한 단열 섹션 이상이 필요할 때 구조를 적절하게 만듭니다.

그러나 실제 열 성능은 알루미늄 형상, 열 차단 치수, 유리 또는 패널 구성 및 설치 조건을 포함한 전체 알루미늄 프로파일 조립에 의해 결정됩니다. 따라서 스트립은 분리된 구성 요소가 아닌 전체 프로파일 시스템의 일부로 선택되어야 합니다.

중공 챔버 프로파일이 사용되는 곳

알루미늄 창문 및 문

프로파일 설계에 챔버형 열 차단 섹션이 필요한 단열 알루미늄 창 및 도어 시스템에 사용됩니다.

커튼월 시스템

알루미늄 구성요소 사이에 정의된 단열 섹션이 필요한 선택된 커튼월 프로파일에 적합합니다.

대형 또는 특수 알루미늄 프로파일

단면 형상과 열 차단 깊이를 알루미늄 압출과 조화시켜야 하는 프로파일 설계에 중공 챔버 구조를 고려할 수 있습니다.

새로운 프로필 개발

열 차단 섹션은 새로운 알루미늄 프로파일과 함께 개발될 수 있으므로 툴링 전에 챔버 형상과 수용 섹션을 검토할 수 있습니다.

중공 챔버 대 고체 열 차단 섹션

속이 빈 챔버와 단순한 솔리드 섹션 사이의 선택은 하나의 구조가 보편적으로 더 낫다고 가정하기보다는 알루미늄 프로파일 디자인을 기반으로 해야 합니다.

최종 선택은 알루미늄 프로파일 도면, 필요한 열 차단 형상 및 제조 공정을 기반으로 해야 합니다.

압출 및 프로파일 형성

Jinxing은 필요한 단면에 맞는 툴링을 사용하여 압출을 통해 중공 챔버 프로파일을 형성합니다.

주요 생산 단계는 다음과 같습니다.

· 재료 준비 - PA66 및 GF25는 확인된 재료 배합에 따라 준비됩니다.

· 프로파일 압출 - 전용 툴링을 통해 재료가 지속적으로 형성됩니다.

· 냉각 및 크기 조정 - 필요한 형상을 유지하기 위해 섹션이 안정화되었습니다.

· 검사 및 마무리 - 완성된 프로파일은 직선 또는 코일 공급 전에 확인됩니다.

특수 단면의 경우 생산 전에 전체 알루미늄 프로파일 도면에서 툴링 요구 사항을 확인해야 합니다.

품질 및 공정 관리

Jinxing은 재료 준비, 압출, 냉각, 크기 조정, 검사 및 마무리의 주요 단계를 제어합니다.

프로필 기하학

주요 외부 치수 및 관련 챔버 형상은 확인된 제품 사양과 비교하여 확인됩니다.

재료 및 공정 제어

입고되는 PA66 및 유리 섬유 재료는 회사의 재료 관리 절차에 따라 검사되고, 생산 중에 압출 및 냉각 조건이 모니터링됩니다.

실험실 테스트

해당 제품 및 테스트 요구 사항에 따라 실험실 평가에서는 밀도, 쇼어 경도, 세로 및 가로 인장 강도, 내수성, 열 노화 및 선형 팽창 계수를 다룰 수 있습니다.

완제품 검사

완성된 프로파일은 선적 전에 모양과 치수를 검사하고 합의된 주문 요구 사항에 따라 관련 검사 문서를 제공합니다.

징싱을 선택하는 이유는 무엇입니까?

중공 챔버 열 차단 프로파일의 주요 가치는 단순히 재료나 챔버 자체가 아닙니다. 단면은 삽입 및 후속 처리 전반에 걸쳐 알루미늄 프로파일과 일치해야 합니다.

Jinxing은 다음을 통해 이 프로세스를 지원합니다.

· PA66 GF25 프로파일 압출

· 도면 기반 단면 개발

· 특수 프로필을 위한 전용 도구

· 스트레이트 및 코일 공급 옵션

· 색상 및 치수 맞춤설정

· 배송 전 프로필 검사

이 접근 방식을 사용하면 열 차단 부분을 독립적으로 선택하는 대신 알루미늄 프로파일과 함께 고려할 수 있습니다.

FAQ

속이 빈 챔버의 목적은 무엇입니까?

챔버는 단열 부분의 형상을 변경하고 열 차단 영역을 통한 열 전달 경로를 증가시킬 수 있습니다. 실제 기여도는 전체 알루미늄 프로파일 설계에 따라 달라집니다.

속이 빈 챔버 프로파일이 견고한 열 차단 스트립보다 낫습니까?

반드시 그런 것은 아닙니다. 적절한 섹션은 알루미늄 프로파일 형상, 열 차단 요구 사항 및 제조 공정에 따라 다릅니다. 단면이 의도한 시스템과 일치할 때 빈 챔버 프로파일을 선택해야 합니다.

Jinxing이 우리의 알루미늄 도면에 따라 프로파일을 만들 수 있습니까?

예. Jinxing은 고객 도면을 검토하고 적용 가능한 중공 챔버 프로파일에 필요한 단면 및 툴링을 개발할 수 있습니다.

견적에는 어떤 정보가 필요합니까?

알루미늄 프로파일 단면 도면, 필요한 열 차단 치수, 챔버 형상, 색상, 길이, 공급 형태, 포장 및 처리 요구 사항은 제품을 확인하는 데 유용합니다.

중공 챔버 프로파일을 코일로 공급할 수 있습니까?

해당 프로파일 및 생산 공정에 따라 코일 공급을 고려할 수 있습니다. 코일 사양은 프로파일 형상 및 고객의 가공 장비에 따라 확인되어야 합니다.

어떤 재료가 사용됩니까?

프로파일은 25% 유리 섬유(GF25)로 강화된 PA66 나일론으로 만들어졌습니다.

색상과 치수를 맞춤 설정할 수 있나요?

예. 확인된 프로파일 요구 사항 및 생산 조건에 따라 단면 치수 및 적용 색상을 맞춤 설정할 수 있습니다.
